面向航空发动机应用的Ti150钛合金锻件微织构精准控制研究——对比分析锻件边缘、弧面、心部的微织构特征、宏微观组织及室温和600℃拉伸性能，为航空发动机静子件/转子件用锻件质量提升提供技术支撑

近α型高温钛合金是制造航空发动机的重要结构材料，在其设计使用温度下具有超过高温合金和钢的比强度，适合用来制造高温服役条件下的各类静子件和转子件。IMI834合金[国内牌号为Ti150]是IMI公司和罗罗公司联合研制的一种600℃高温钛合金，已在Trent700、EJ200、PW350等发动机上成功应用。从20世纪80年代至今，众多研究

人员对 Ti150合金的合金元素作用机制、组织演变[7-10[、晶体取向分布[11-13[、力学性能及变形行为特征[14-16]等进行了较为全面和深入的研究。

为获得满足设计要求的力学性能，需通过热加工和热处理来调控锻件的宏、微观组织和晶体取向分布。双态组织Ti150合金的强塑性及高温蠕变持久性能具有良好匹配。Singh等[17]对初生α相含量与拉伸变形行为的相关性进行了分析，发现随着固溶温度的降低，初生α相体积分数和尺寸均增加，β转变组织的尺寸和α板条厚度均减小，加工硬化率

持续增加，但强度先增加后降低，因此需选择合适的固溶温度以获得适当比例的初生α相。α-Ti为密排六方结构[hcp]，不同方向上的变形能力存在明显差异，因此织构对近a型高温钛合金的力学性能有着显著影响。Torster等研究了织构类型对 Ti150合金高温拉伸性能的影响，发现当α相的[0002]晶面形成与加载方向垂直的集中取向时，拉伸强度和疲劳强度均较高。随着电子背散射衍射[EBSD]等检测技术的发展，局部晶体取向分布均匀性对钛合金力学性能的影响得到越来越多的关注。Gey等对IMI834合金锻件不同区域的晶体取向分布进行了分析，发现锻件不同位置的织构和微织构均存在较为明显的差异;分析不同区域的变形过程，发现较大的压缩变形量可弱化织构和微织构。由于大规格钛合金锻件中不同位置的变形量差异较大，因此必然存在不同程度的微织构问题。随着研究的深入和锻造工艺水平的提高，高温钛合金锻件组织均匀性逐步改善，研究重点向精细的晶体取向控制方面发展，尤其是随着保载疲劳性能研究的深入[19-21]，高温钛合金锻件中的微织构受到越来越多的重视。这些研究集中于微织构的表征、形成机理及其对疲劳失效行为的影响，针对微织构与宏微观组织的关联性及其对拉伸性能影响的研究较少。

以Ti150合金锻件为实验对象，对锻件典型区域的宏微观组织、晶体取向分布、室温和600℃拉伸性能进行对比研究，揭示微织构与宏微观组织、拉伸性能之间的关系，以期为进一步优化锻造工艺、实现组织性能的精准控制提供依据。

1、实验

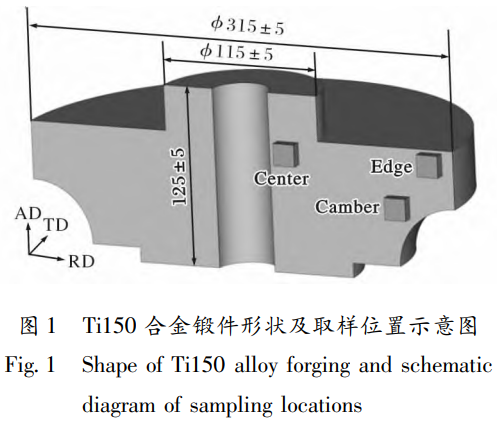

实验材料为经3次真空自耗电弧熔炼的Ti150合金铸锭，名义成分为Ti-5.8Al-4Sn-3.5Zr-0.5Mo-0.7Nb-0.35Si-0.06C[质量分数，w/%]。Ti150合金铸锭经单相区开坯、两相区多火次锻造后，制成Φ230mm棒材。棒材经两相区改锻、制坯，最终得到形状及尺寸如图1所示的锻件。锻件在1030℃保温2h后油冷，然后在700℃保温2h后空冷，获得双态组织。

对锻件纵剖面进行宏微观组织及晶体取向分析。首先对锻件纵剖面进行低倍组织观察，然后选边缘、弧面和心部3个位置进行金相组织观察和晶体取向分析。低倍组织试样采用HF、HNO₃、H₂O混合溶液[体积比1:2:50]进行腐蚀。金相试样表面经2000#砂纸精磨、SiO₂乳浊液抛光处理后，采用HF、HNO₃、H₂O混合溶液[体积比1:2:80]进行浸蚀。在金相试样基础上反复进行“腐蚀-抛光”，以消除表面应力层。采用扫描电子显微镜[SEM]附带的电子背散射衍射仪[EBSD]探头逐点采集试样的晶体取向信息，利用 Channel 5软件进行数据处理。

在锻件边缘、弧面和心部 3个位置沿弦向[TD]切取拉伸试样，测试室温和 600℃拉伸性能。拉伸试样平行段直径为 5 mm,标距长度为 30 mm,拉伸过程中屈服前变形速率为0.005 min^-1，屈服后变形速率为0.05 min^-1。

2、结果与讨论

2.1低高倍组织

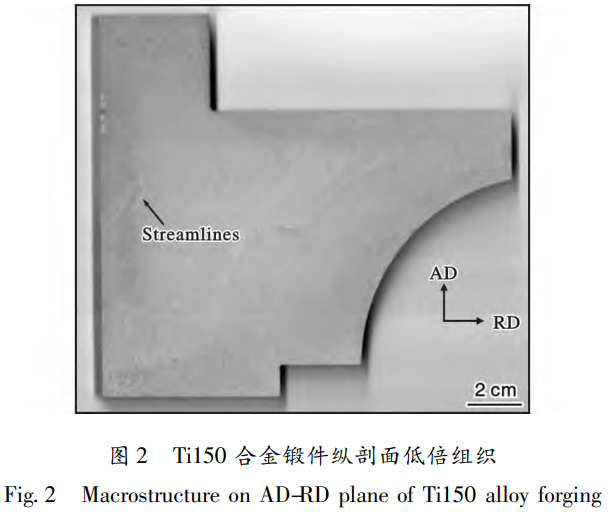

Ti150合金锻件纵剖面低倍组织为典型的模糊晶组织，如图2所示。锻件纵剖面中部区域有较为明显的“S”形锻造流线，靠近锻件外缘轮廓区域的流线特征不明显。

对图1所示锻件边缘、弧面和心部3个典型位置的金相组织进行观察，结果见图3。从图3可以看出，锻件边缘、弧面和心部均为双态组织，等轴状初生α相均匀分布于β转变组织基体上，体积分数均在15%左右。采用割线法测得3个位置的原始β晶粒尺寸为 80~95μm。

从图3还可以看出，边缘和弧面处β转变组织中的α板条呈编织排列，心部 β转变组织中α板条呈集束状，贯穿整个晶粒;3个位置次生α板条厚度没有明显差异。

2.2晶体取向

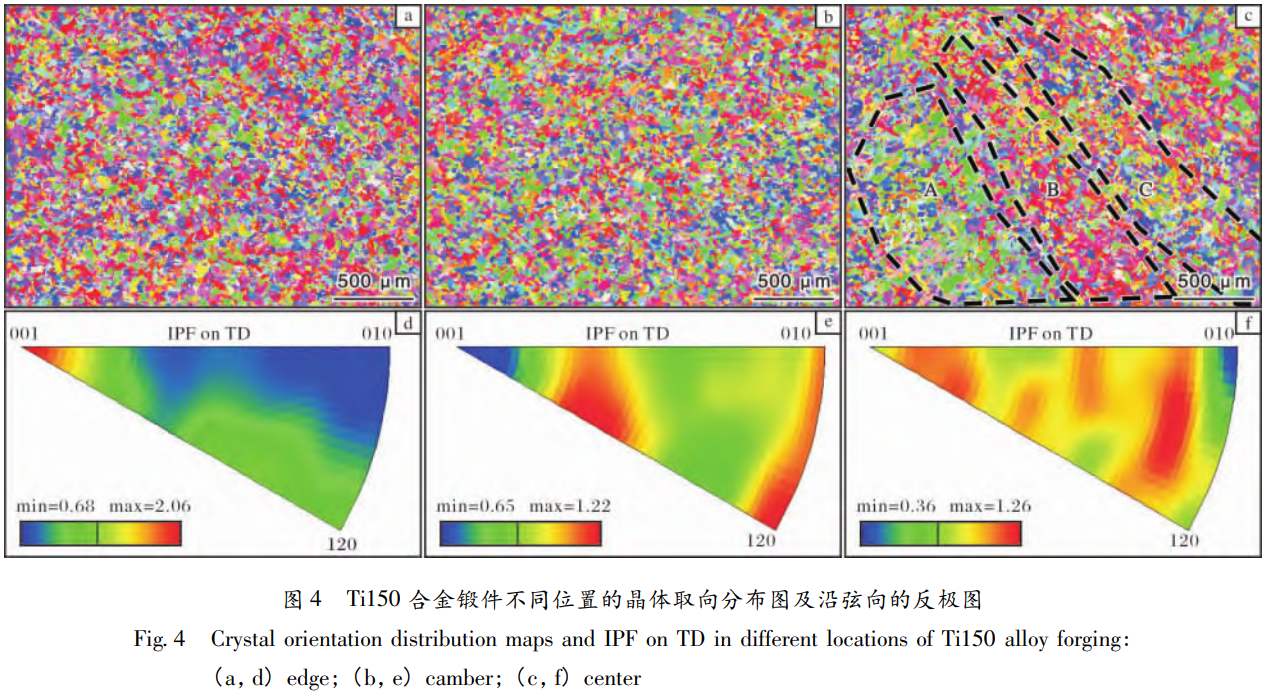

Ti150合金锻件3个典型位置的EBSD分析结果见图4。由图4a、4b可见，锻件边缘和弧面位置的晶粒取向分布较为均匀，未见明显的取向相近晶粒聚集。从图4c可见，取向相近晶粒聚集而成的条带[图中黑色虚线所示区域]长度可达2mm左右，宽度约500μm。此类条带即为“宏区”[Macro-zone]，表明组织中存在较强的微织构。

由反极图[inverse pole figure,IPF]可见，不同

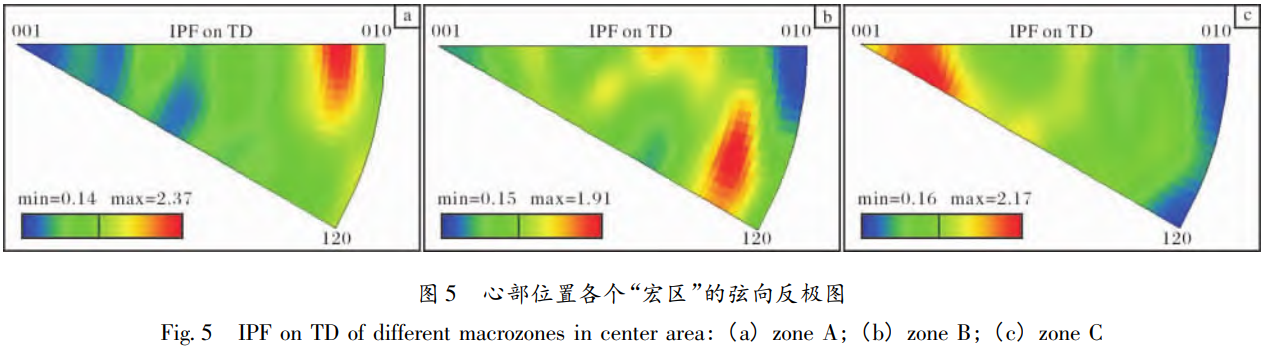

位置的织构强度相当，最大极密度约为2，但晶体集中取向存在差异，边缘位置主要为[0001]平行于弦向的集中取向，弧面和心部位置的晶体存在多个集中取向，且心部位置的集中取向更多元化。对心部各个“宏区”的弦向反极图进行分析，结果如图5所示。从图5可见，不同“宏区”的晶体取向存在明显差异，A区为0110与弦向接近平行的集中取向，B区为[0001]。基本平行于弦向的集中取向，C区为[1210]。接近平行于弦向的集中取向。

2.3 拉伸性能

表1和表2分别是Ti150合金锻件不同位置的室温和高温[600℃]拉伸性能。从表1可以看出，锻件边缘的室温强度最高，弧面位置次之，心部最低，心部与边缘的强度差可达80 MPa以上。600℃拉伸性能也表现出相近规律，但不同位置的强度差值较室温明显收窄。

表1 Ti150合金锻件不同位置的室温拉伸性能

Table 1 Room temperature tensile properties in different locations of Ti150 alloy forging

表2 Ti150合金锻件不同位置的600℃拉伸性能

Table 2 Tensile properties at 600℃ in different locations of Ti150 alloy forging

2.4微织构对显微组织的影响

β转变组织是固溶热处理后的β相在冷却过程中发生β→α相变形成的，该相变属于扩散型固态相变，经历形核和长大过程。因此，β转变组织中的板条形态受冷却速率影响较大，在快速冷却条件下，长大过程被抑制，容易形成方向不同的细α板条，

反之则容易形成较为粗大的α板条集束。本研究中，不同金相试样的取样位置与锻件表面的距离相同，固溶处理后冷却速率接近，因此α板条厚度未见明显差异，但排列方式却存在明显差异，表明3个不同位置的原始β晶粒在β→α相变过程中发生了不同的变体选择。

β→α相变生成的α相与β母相保持如下 Burgers取向关系:{110}β/{0001}，<111>β//<1120>。，因此，同一β相转变形成的α相可能存在12种不同取向的变体。理想情况下，相变过程形成的α板条取向均匀随机，而实际相变过程中，新生成的α板条取向会受到初生α相取向的影响,通常会形成与其相近的取向。此外，相邻β相晶粒取向相近时，为使界面能量最低，晶粒中的次生α相倾向于形成相近取向，若原始β晶粒存在较强的微织构，则会遗传至β转变组织22,23。由此可见，图4c中的“宏区”即微织构的形成是初生α相取向以及由此引起的次生α相变体择优选择的结果。结合扩散型相变的特点，变体选择导致其他变体的析出被抑制，取向单一的次生α相形核、长大，最终形成贯穿整个原始β晶粒的a集束。边缘和弧面位置的“宏区”尺寸明显较小[图4a、4b]，表明α相取向分布相对分散，与之对应的是β转变组织内形成编织排列的次生α相;而心部“宏区”尺寸明显较大[图4c]，表明存在较强微织构，“宏区”内取向相近的α相相对集中，诱发β转变组织内形成平行排列的集束状次生α相。

2.5微织构对拉伸性能的影响

根据Hall-Petch关系，材料的屈服强度与位错运动至界面发生塞积所经过的距离有关，一般认为该距离为晶粒直径或多边形化的线尺寸。如果存在晶粒取向相近的“宏区”，位错在一个“宏区”中运动时受到的阻力有限，不足以形成较强的塞积，直至

运动到晶粒取向与该“宏区”取向差异较大的界面处才能形成较强的塞积，因此，单个“宏区”可被认为是一个变形单元，与单个晶粒等效。由于锻件心部存在的“宏区”宽度可达500μm左右[图4c]，明显高于正常等轴α相的晶粒尺寸，因此可认为心部存在粗大晶粒，导致其拉伸性能明显低于边缘和弧面区域。

此外，当双态组织由等轴初生α相与编织状β转变组织组成时，单个α板条可视为一个变形单元，位错穿过一个α板条后在下一板条界面处即可形成较强的位错塞积，导致屈服强度增大。较强的微织构导致α板条形成集束状，当双态组织由等轴初生α相与集束状次生α相组成时，平行排列的α板条集束因其具有相同晶体取向可视为一个晶粒，因此α板条集束可被视为是一个变形单元，位错运动至不同取向的α板条集束界面时才能形成较强塞积，导致强度偏低。

Ti150合金锻件不同位置的高温拉伸强度差异低于室温拉伸强度差异，主要是由于随着拉伸温度的不同取向的α板条集束界面时才能形成较强塞积，导致强度偏低。a滑移、柱面a滑移和锥面a+c滑移是最容易开动的3个滑移系，室温下，基面a滑移和柱面a滑移的CRSS显著低于锥面a+c滑移，相差幅度可达数倍，开动的滑移系较少，微织构强的区域变形不协调，与微织构弱的区域强度差异较大;而在高温下，3个滑移系的CRSS接近，启动的滑移系数目增加，微织构影响减弱。因此，Ti150合金锻件不同位置拉伸强度的差异可以通过微织构差异得到合理解释。

3、结论

[1] Ti150合金锻件为双态组织，边缘和弧面位置的β转变组织由编织状排列的α板条组成，而心部位置的β转变组织由α板条集束组成。

[2] Ti150合金锻件边缘和弧面位置的微织构较弱，靠近心部位置的微织构较强，表现为由相近晶体取向晶粒聚集而成的条带状“宏区”。

[3] Ti150合金锻件中微织构的强弱对 β →  α相变过程中α相的变体选择有明显影响。微织构强的区域易形成α板条平行排列的集束状β转变组织，微织构弱的区域易形成α板条编织排列的β转变组织。

[4] Ti150锻件心部存在的“宏区”[即微织构]和 β转变组织中的集束状次生α相均相当于粗大晶粒，使位错运动距离增大，导致锻件心部位区域的强度明显低于边缘和弧面区域。

参考文献 References

[1] Boyer R R. An overview on the use of titanium in the aero-space industry[J]. Materials Science and Engineering A,1996,213[1/2]:103-114.

[2] Banerjee D, Williams J C. Perspectives on titanium science and technology[J]. Acta Materialia, 2013, 61[3]: 844-879.

[3]王清江，刘建荣，杨锐.高温钛合金的现状与前景[].航空材料学报，2014，34[4]:1-26.

[4]金和喜，魏克湘，李建明，等.航空用钛合金研究进展[1].中国有色金属学报，2015，

[5]刘莹莹，陈子勇，金头男，等.600℃高温钛合金发展现状与展望[J].材料导报，2018，32[11]:1863-1869.

[6] Mishra H, Ghosal P, Nandy T K, et al. Influence of Fe and Ni on creep of near alpha-Ti alloy IMI834[J]. Materials Science and Engineering A, 2005, 399[1/2]: 222-231.

[7] Vo P, Jahazi M, Yue S. Recrystallization during beta working of IMI834[J]. Advanced Materials Research, 2007, 15-17:965-969.

[8] Germain L, Gey N, Humbert M, et al. Texture heterogeneities induced by subtransus processing of near a titanium alloys[].Acta Materialia, 2008, 56[16]: 4298-4308.

[9] Vo P, Jahazi M, Yue S. Recrystallization during thermo mechanical processing of IMI834[J]. Metallurgical and Materials Transactions A, 2008, 39A: 2965-2980.

[10] Fan X G, Yang H, Gao PF, et al. The role of dynamic and post dynamic recrystallization on microstructure refinement in primary working of a coarse grained two-phase titanium alloy[J]. Journal of Materials Processing Technology,2016，234:290-299.

[11] Uta E, Gey N, Bocher P, et al. Texture heterogeneities in α p /α s titanium forging analyzed by EBSD-relation to fatigue crack propagation[]. Journal of Microscopy, 2009, 233[3]:451-459.

[12] Gey N, Bocher P, Uta E, et al. Texture and microtexture variations in a near-α titanium forged disk of bimodal micro-structure[J]. Acta Materialia, 2012,

[13] Moreau A, Toubal L, Bocher P, et al. Evaluation of macro-zone dimensions by ultrasound and EBSD techniques[J].Materials Characterization, 2013, 75: 115-128.

[14] Bache M R, Cope M, Davies H M, et al. Dwell sensitive

fatigue in near alpha titanium alloy at ambient temperature[J]. International Journal of Fatigue, 1997, 19[93]: 83-88.

[15] Thomsen M L, Hoeppner D W. The effect of dwell loading on the strain accumulation behavior of titanium alloys[].International Journal of Fatigue, 1998, 20[4]: 309-317.

[16] Sackett E E, Germain L, Bache M R. Crystal plasticity,fatigue crack initiation and fatigue performance of advanced titanium alloys[]. International Journal of Fatigue, 2007,29[9/10/11]:2015-2021.

[17] Singh A, Balasundar I, Gautam J P, et al. Effect of primary a phase fraction on tensile behavior of IMI 834 alloy[J].Procedia Structural Integrity, 2019, 14: 78-88.

[18] Torster F, Andres C, Litjering G, et al. Correlation between texture and high temperature mechanical properties of the titanium alloy IMI834[J]. Zeitschrift fur Metallkunde,1999，90[3]:174-181.

[19]张明达，曹京霞，隋楠，等.高载荷作用下Ti6242钛合金低周疲劳和保载疲劳损伤行为分析[J].航空材料学报，2019，39[1]:55-61.

[20] Qiu J K, Ma Y J, Lei J F, et al. A comparative study on dwell fatigue of Ti-6Al-2Sn-4Zr-xMo[ x=2 to 6] alloys on a microstructure-normalized basis[J]. Metallurgical and Materials Transactions A, 2014, 45[13]: 6075-6087.

[21] Bache M R. A review of dwell sensitive fatigue in titanium alloys: the role of microstructure, texture and operating conditions[J]. International Journal of Fatigue, 2003, 25[9/10/11]:1079-1087.

[22] Zhao Z B, Wang Q J, Liu J R, et al. Effect of heat treat-ment on the crystallographic orientation evolution in a near-a titanium alloy Ti60[J]. Acta Materialia, 2017, 131: 305-314.

[23] Zhao Z B, Wang Q J, Liu J R, et al. Effect ofβ[110]texture intensity on a-variant selection and microstructure morphology duringβ→α phase transformation in near a titanium alloy[]. Acta Materialia, 2017, 126: 372-382.

[24] Li H, Mason D E, Bieler T R, et al. Methodology for estima-ting the critical resolved shear stress ratios of a-phase Ti using EBSD-based trace analysis[J]. Acta Materialia, 2013,61[20]:7555-7567.

（注，原文标题：微织构对Ti150合金锻件拉伸性能的影响）
