基于IMI834合金衍生的Ti150高温钛合金大规格棒材固溶温度效应研究——系统分析990~1030℃固溶处理对其等轴/双态组织转变、室温及600℃高温拉伸性能和蠕变塑性的调控机制

引言

钛合金具有低密度、高比强度、耐腐蚀、耐高温等优点，被称为“太空金属”，并作为一种新型结构材料被广泛用于航空航天领域。随着航空工业的飞速发展，飞行器飞行速度的不断提高，航程不断增大，对钛合金使用性能及工作温度的要求越来越高。为满足新型飞机的设计要求，世界各国竞相研制工作温度达600℃及以上的高温钛合金。近α型Ti-Al-Sn-Zr-Mo-Si系合金是近年来高温钛合金的研究热点。在Ti-Al-Sn-Zr-Mo-Si系合金基础上添加β稳定元素Nb，可以起到多元强化效果，同时Nb元素还可以提高合金的抗氧化性和抗腐蚀性能。目前，投入使用的高温钛合金有英国的IMI834合金、美国的Ti-1100合金和俄罗斯的BT18Y合金等。我国自主研发的高温钛合金有Ti-55、Ti60、Ti600等。

众所周知，材料的成分、微观组织结构决定其综合性能。当合金成分一定，热加工工艺确定后，通过热处理可以改善合金的综合力学性能和加工性能，从而满足加工和使用要求。因此，在钛合金加工中，热处理工艺是一道必不可少的工序。目前，国内外对高温钛合金的研究不仅有合金的制备、热加工成形工艺及高温塑性变形对组织和力学性能的影响等，在高温钛合金热处理方面的研究也有不少报道。Madsen等研究了时效处理对Ti-4100合金室温及高温拉伸性能及疲劳性能的影响，表明时效处理可以使合金的室温和高温屈服强度升高而塑性降低。Kumar等研究了时效处理对IMI834钛合金低周疲劳性能的影响，发现时效处理会严重降低IMI834钛合金的低周疲劳性能。贾蔚菊等研究了时效时间对Ti60合金的组织及性能的影响，研究表明随着时效时间的延长，合金强度变化不大，而塑性却明显下降。

在IMI834钛合金基础上，宝钛集团和中国科学院金属所联合研制了大规格Ti150合金棒材，其使用温度达到600℃。本研究对Φ230mmTi150合金棒材进行不同温度的固溶时效处理，研究固溶温度对其显微组织及力学性能的影响，以期为该合金热处理工艺参数的制定提供参考。

1、实验

实验所用材料为经过3次真空自耗电弧炉熔炼的Φ700mmTi150合金铸锭，其名义成分为Ti-5.8Al-4Sn-3.5Zr-0.7Nb-0.5Mo-0.35Si。经金相法测得该合金相变点为1040℃。铸锭经β相区开坯锻造，在α+β相区终锻制得Φ230mm大规格棒材。在Ti150合金棒材上切取厚度为20mm的样片，放置在箱式电阻炉内进固溶时效处理。以该台金的相变点为参考，确定其固溶温度分别为990、1000、1010、1020、1030℃，保温2h后采用油冷方式冷却[OQ]。固溶后进行700℃x2h/AC时效处理。

试样经固溶时效处理后，按照国标加工成标准拉伸试样和蠕变试样，采用CMT-5105电子万能材料试验机和RDW30100电子持久蠕变机进行性能检测。每种热处理制度下获得的室温及高温[600℃]拉伸性能数据均为3个拉伸试样测试值的平均值，蠕变性能为2个蠕变试样测试值的平均值。利用Ax-iovert200MAT光学显微镜和定量金相方法分析Ti150合金棒材在不同热处理制度下的组织形貌及初生α相含量。

2、结果与分析

2.1固溶温度对显微组织的影响

图1为Ti150合金棒材在不同固溶温度下经固溶时效处理后的金相显微组织。由图1可以看出，经990℃固溶+700℃时效处理后，Ti150合金棒材的组织与锻态组织基本类似，均为等轴组织，在β转变组织上分布着大量的初生a相，含量约占70%。随着固溶温度的升高，合金的显微组织形貌及初生a相含量发生明显变化。当固溶温度达到1000℃时，组织过渡到双态组织，初生a相含量降为40%，在β转变组织基体上，分布着互不相连的等轴初生a相以及针状或片层状次生a相，初生a相尺寸约为30~40μm。次生a相是由过饱和固溶体分解而形成，次生a相优先在β晶界处析出，其次从晶粒内部缺陷处析出。次生a相呈针状或片层状是其择优生长的结果。在垂直密排面方向上，原子间距大，不易于扩散，生长速率较慢;在平行密排面方向上，生长则较快，所以在二维照片上观察呈现针状或者片层状-。随着固溶温度的升高，发生a→β转变，初生等轴a相含量不断降低，针状次生a相析出逐渐增多，且初生a相尺寸逐渐减小。当固溶温度达到1010℃时，初生a相含量降低到30%，尺寸缩小至约20~25μm。当固溶温度升高到1020℃时，片层状次生a相厚度增加[图1e]，且有明显长大趋势;当固溶温度接近相变点温度时，等轴初生a相含量极低[图1f]，由此说明等轴初生a相含量在相变点附近对温度较为敏感，次生a相长而平直，且长度近乎为1020℃固溶处理的1.5倍。固溶温度越高，原子扩散速率越快，β相内的元素分布越均匀，在冷却过程中，发生β→a转变，沿晶界富集的a相稳定元素促进β相向a相转变。固溶温度升高，不仅增加了元素的固溶度，便于均匀形核，而且增大了β相和α相的自由能差，相变驱动力增大，从而促进了次生a相优先在晶界析出，其次在晶内析出，因而晶粒尺寸逐渐长大[9-10]。

2.2固溶温度对力学性能的影响

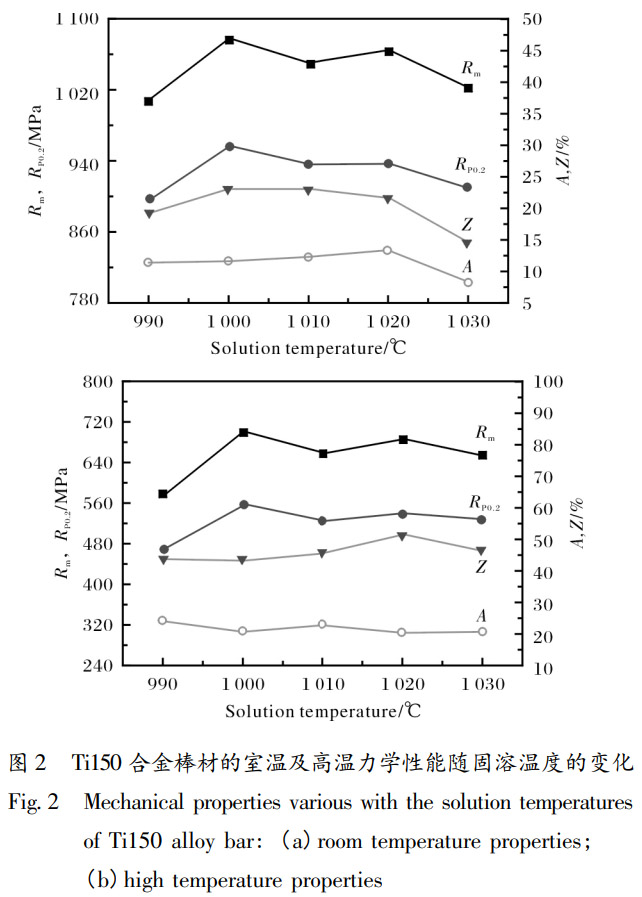

Ti150合金棒材通过不同温度固溶处理后，其室温和高温拉伸性能变化如图2所示。由图2可知，随着固溶温度由990℃升高到1030℃，合金的室温强度、高温强度变化明显。在990℃固溶+时效后，室温强度和高温强度均最低，但其塑性较好，这与其组织特点相匹配。在室温下，位错起主要强化作用，固溶温度低，提供的相变驱动力小，析出的次生α相含量少，其强化作用弱;且固溶温度越低，等轴初生α相含量越多，晶粒尺寸越细小，越有利于不同晶粒内的滑移系开动，弥散分布的α相协调变形，因此其塑性好。当固溶温度达到1000℃时，其室温、高温强度均达到最高，室温抗拉强度和屈服强度分别为1077、957MPa;其高温抗拉强度达702MPa,屈服强度为555MPa。随着固溶温度由1000℃升高到1020℃，合金的室温强度略有降低，断后伸长率提高。当固溶温度达到1030℃，强度和塑性骤降，断后伸长率降低至8.3%，断面收缩率为14.5%。由于固溶温度为1030℃时，接近相变点，等轴初生α相含量极少，次生α相长大，晶界α相粗化，使得该处应力集中，容易萌发裂纹，造成断裂，合金强度和塑性较低。大尺寸初生α相改善塑性，小尺寸针状次生α相改善强度，一定数量的初生α相和针状次生α相相互配合，使合金的强塑性达到最佳匹配。

随着固溶温度由990℃升高到1020℃时，Ti150合金棒材高温强度呈现先升高后降低再升高的趋势，并在1020℃时强塑性达到最佳匹配。这是由于随着固溶温度的升高，初生α相含量降低，次生α相增多且厚度尺寸增大，而次生α相尺寸增大有利于提升高温拉伸强度l(9)−10J.

2.3固溶温度对蠕变性能的影响

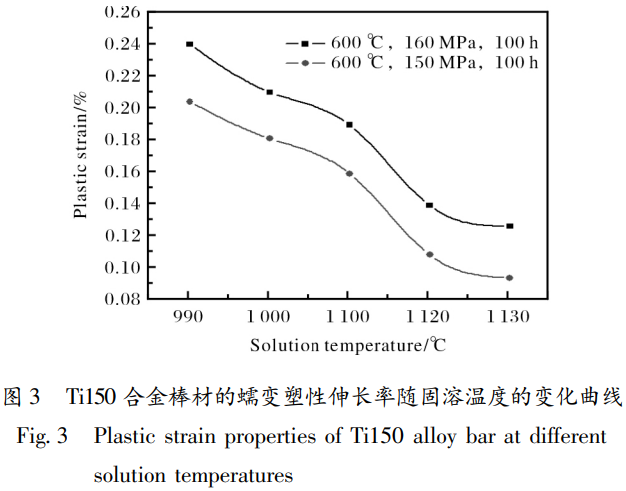

图3为Ti150合金棒材在600∘C,加载应力分别为150、160MPa，保载时间100h条件下的蠕变塑性伸长率随固溶温度的变化曲线。由图3可以看出，随着固溶温度的升高，Ti150合金棒材的蠕变塑性伸长率降低，抗蠕变性能提高，这与其显微组织变化密切相关。研究发现，合金的抗蠕变行为主要是由晶界的滑动以及晶内位错的滑移和攀移2部分组成。材料的抗蠕变性能与组织中等轴a相和片层a相的相对含量有关，片层a相比等轴a相具有更好的蠕变抗力。由前面的分析可知，Ti150合金棒材在两相区固溶时效处理后发生由等轴组织向双态组织转变的过程，随着固溶温度的升高，初生等轴α相减少，次生针状或片层状a相增多，且次生a相长大，不利于晶界滑动，因此其抗蠕变性能提高。当固溶温度为1020℃时，次生a相长而平直，且片层厚度增加，其中个别次生a相的取向平行于载荷方向，会有部分晶界承受较高的剪切应力，因此其蠕变性能好。当固溶温度由1020∘C升高到1030℃，其抗蠕变性能仍在升高，但变化不大，蠕变塑性伸长率仅相差0.01%。

综合来看，Ti150合金棒材经过1020℃x2h/OQ+700℃2h/AC固溶时效处理后的综合力学性能最佳。

3、结论

[1]Ti150合金棒材随固溶温度的升高，等轴初生α相含量逐渐减少，次生α相含量逐渐增多。

[2]随着固溶温度的升高，Ti150合金棒材室温拉伸强度、高温拉伸强度的变化明显，在  1 020   ∘C固溶温度下的强塑性达到最佳匹配。

[3] Ti150合金棒材经990~1 030℃固溶+时效处理，其抗蠕变性能随固溶温度的升高而升高。

[4] Ti150合金棒材经过1020℃x2h/OQ+700℃x2h/AC固溶时效处理后的综合力学性能最佳。

参考文献

[1]许国栋，王凤娥.高温钛合金的发展与应用[1].稀有金属，2008，32[6]:774-776.

[2]王宝善，贾蔚菊，梁维猛，等.锻造工艺对 Ti60合金棒材组织和性能的影响[].钛工业进展，2011，28[1]:7-9.

[3]朱绍祥，刘建荣，王青江，等.高温钛合金Ti-60与IMI834的β晶粒长大规律[].金属热处理，2007，32[11]:11-14.

[4]郝孟一，蔡建明，杜娟.热处理对BT36高温钛合金组织及性能的影响[J].航空材料学报，2003，23[6]:14-16.

[5]何东.双相多晶钛合金微观塑性变形机理与组织演化的定量研究[D].哈尔滨:哈尔滨工业大学，2012.

[6] Madsen A, Ghonem H. Effects of aging on the tensile and fatigue behavior of the near-α Ti-100 at room temperature and 593℃[J]. Materials Science and Engineering A,1994, 177[1/2]: 63-73.

[7] Kumar A, Singh N, Singh V. Influence of stabilization treat-ment on low cycle fatigue behavior of Ti alloy IMI834[J].Materials Characterization, 2003, 51: 225-233.

[8]贾蔚菊，曾卫东，张尧武，等.热处理对Ti60合金组织及性能的影响[].中国有色金属学报，2010，20[11]:2136-2140.

[9]张海瑞.形变热处理对650-700℃短时高温钛合金组织性能的影响[D].哈尔滨:哈尔滨工业大学，2016.

[10]黄定辉.新型高温钛合金的组织与性能研究[D].沈阳:东北大学，2012.

[11]曾立英，戚运莲，洪权，等.固溶时效处理Ti-600合金的蠕变行为研究[].稀有金属材料与工程，2014，43[11]:2697-2699.

（注，原文标题：固溶温度对Ti150合金棒材组织及力学性能的影响）
