Ti150高温钛合金离心叶轮锻件工艺优化核心路径：基于反复镦拔改锻消除微织构（EBSD验证）、改善应变分布（Deform模拟）及降低力学性能离散性（变异系数≤3%）的系统研究

钛合金由于具有耐腐蚀性好、耐高温、比强度高等一系列优点，广泛应用于航空航天领域，是当代飞机和发动机的主要结构材料之一，主要用于制造航空发动机中的重要零部件和飞机机体结构件[1-3]。为了满足新型飞机和先进航空发动机的设计需求，世界各国竞相研制工作温度可达600℃及以上的高温钛合金。目前，国外投入使用的典型高温钛合金有美国的Ti–1100合金、英国的IMI834合金以及俄罗斯的BT36和BT41合金等，国内科研院所在600℃高温钛合金方面开展了大量研究[4-7]，自主研发的高温钛合金有Ti–55、Ti60、Ti600、Ti150等[8-11]。

Ti150合金离心叶轮锻件研制过程中存在组织性能不均匀、锻件力学性能离散性较大等问题，严重制约了材料的应用，降低了发动机的安全可靠性。锻件的显微组织、性能不均匀不仅与等温锻造工艺有关，还与原材料组织均匀性有关，若原材料组织不均匀及工艺设计不合理，不均匀组织保留至锻件中，会进一步影响锻件的质量稳定性。文中针对自主研发的Ti150合金离心叶轮锻件研制过程中存在的问题，研究了Ti150合金棒材改锻（反复镦拔）工艺对组织、性能的影响，以期为该合金锻件研制生产提供借鉴。

1、原工艺分析

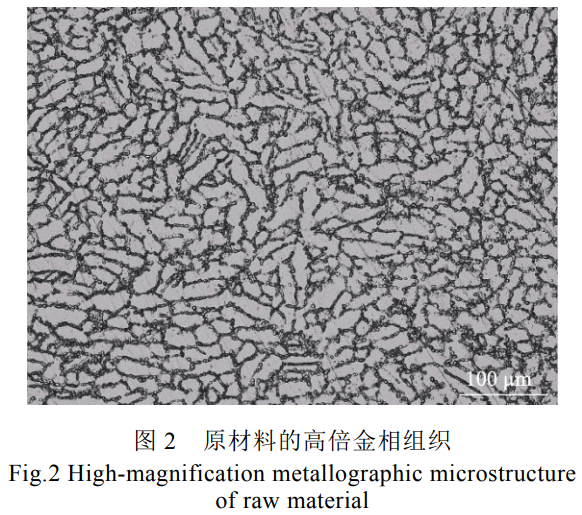

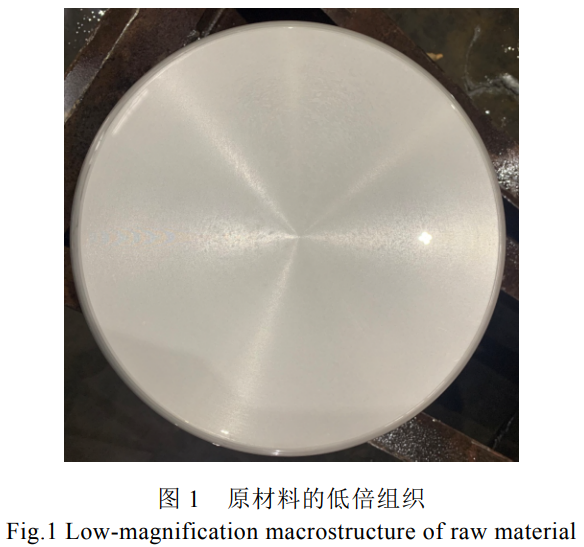

原材料来自宝钛集团有限公司生产的Φ230mm规格Ti150合金棒材，用于制造棒材的铸锭采用真空自耗电弧炉熔炼3次，最后1次熔炼稳定阶段的压力不大于5Pa。棒材化学成分如表1所示。利用金相法测得该合金的α+β/β转变温度为1042℃。原材料低倍组织为模糊晶，如图1所示，高倍组织的等轴初生α球化不明显，再结晶不充分，初生α相为长条状，体积分数约为80%，如图2所示。

表1Ti150合金棒材的化学成分

Tab.1ChemicalcomponentsofTi150alloybar（wt.%）

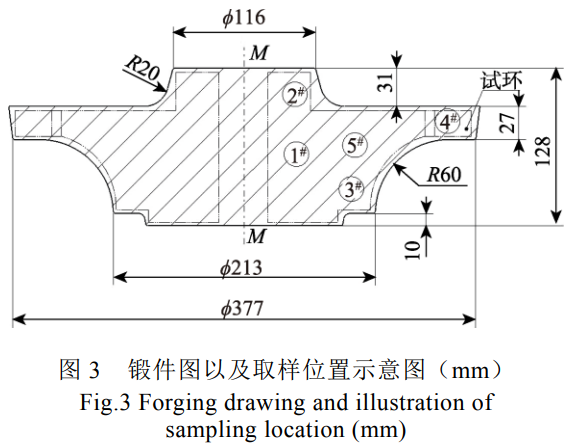

Ti150合金离心叶轮锻件图以及取样位置如图3所示，锻件外径最大尺寸为377mm，高度为128mm，未注公差为±1mm，拔模斜度为7°，其余未注圆角半径为5mm。

锻件原工艺如下：棒材下料（Φ230mm×180mm）→两端机加倒角R20mm→等温模锻（坯料加热温度1002℃，终锻温度≥850℃，模具加热温度900℃，锻造速率3~0.1mm/s）→锻件心部机加Φ38mm通孔→热处理（1017℃×4h固溶后油冷，700℃×3h时效后空冷）→粗加工→超声波探伤→组织性能测试。

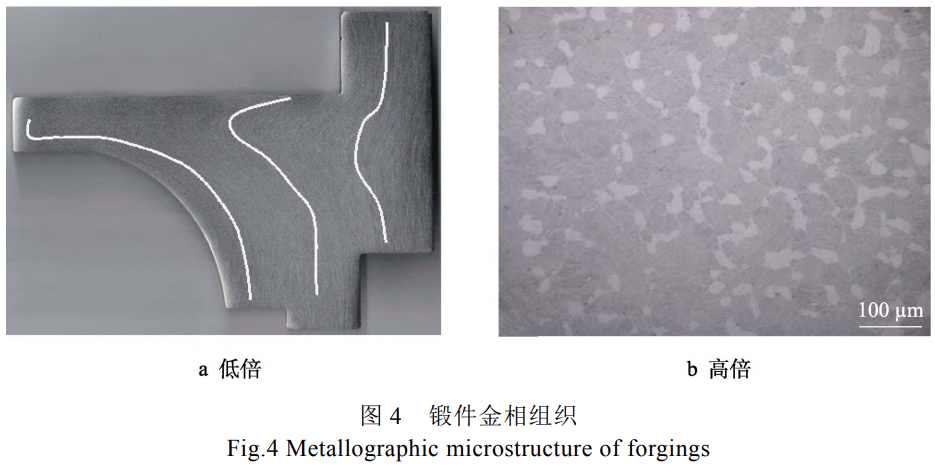

锻件低倍组织如图4a所示，高倍金相组织如图4b所示，由图4可知，锻件低倍未见缺陷及清晰晶，呈现花样纹特征，流线基本沿外廓分布，局部变形激烈，这种特征容易带来性能上的差异。高倍金相显微组织为典型双态组织，初生α体积分数约15%，如图4b所示。锻件按HB/Z37[12]要求，采用水浸法超声波探伤，当量平底孔为Φ0.8mm，锻件检测结果未见单显，其探伤杂波水平为Φ0.8mm–(−12dB)（即采用Φ0.8mm的平底孔进行超声波探伤，杂波噪音分贝为-12dB），低波损失≤6dB。

统计学中用变异系数δ₍CV₎表示一组相关数据的离散程度[13]，文中通过对锻件不同位置的力学性能进行统计，分析锻件性能指标δ₍CV₎值，各位置性能指标如表2所示。目前航空类锻件科研课题要求锻件性能指标δ₍CV₎值均小于3%，由表2可知，图3中的1#、2#、3#、4#位置伸长率、断面收缩率指标的变异系数δ₍CV₎不符合要求，另外1#位置抗拉强度富裕量仅有5MPa；Ti150合金离心叶轮锻件抗拉强度、屈服强度指标的变异系数δ₍CV₎值小于3%，伸长率指标的δ₍CV₎值为5.18%，断面收缩率指标的δ₍CV₎值高达8.51%，锻件力学性能的均匀性需提升。

表2各位置性能指标

Tab.2Performanceindexofeachlocation

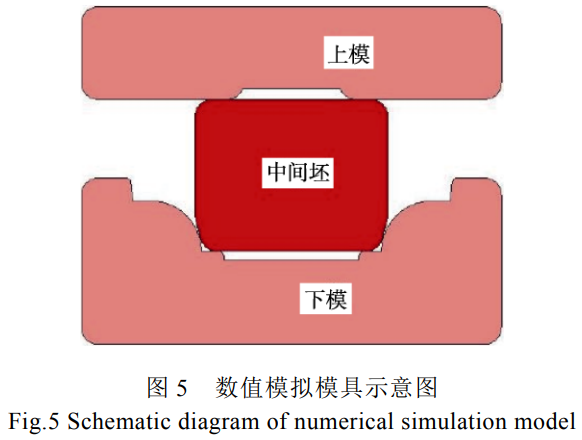

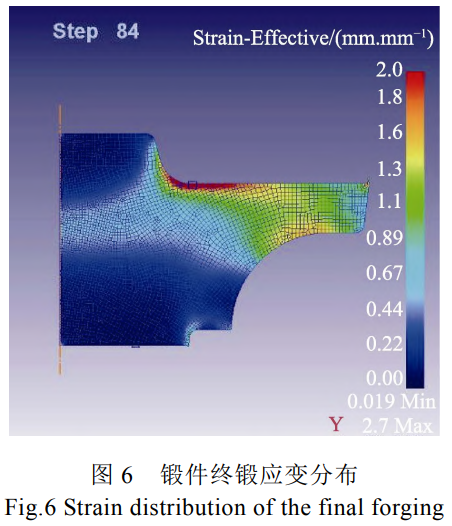

采用三维制图软件建立了坯料及模具有限元模型，如图5所示，并通过Deform数值模拟软件对坯料成形进行数值模拟分析。将坯料视为塑性材料，模具视为刚性材料，采用四边形单元对坯料进行网格划分，模拟相关参数如下：坯料温度为1002℃，模具加热温度为900℃，坯料网格数为30000，剪切摩擦因数为0.3，热交换系数为5kW/(m²・K)，锻造速率从3mm/s逐渐减小至0.1mm/s，锻件最终应变分布如图6所示。由图6可知，锻件应变分布不均匀，锻件上端及下端面变形较小，应变在0.2左右，而心部及外侧区域应变为0.67~1.3，变形不均匀且存在小应变区域，达不到再结晶的条件，导致原材料低倍不均匀的组织保留到锻件中，从而使锻件不同区域的性能测试结果差异较大。

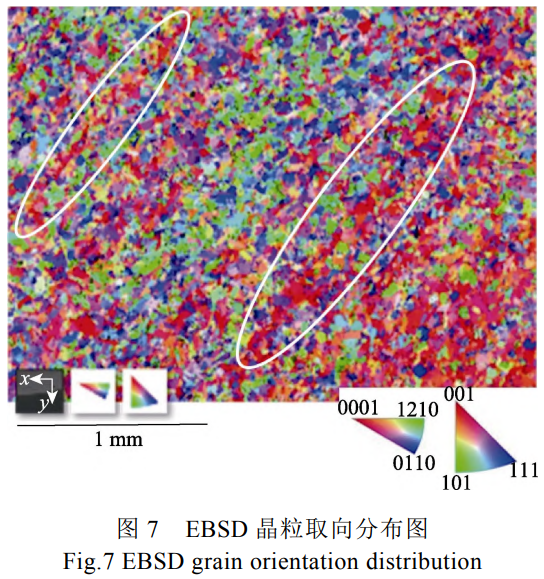

由于Ti150合金锻件局部区域在模锻成形过程中变形量较小，晶粒不容易破碎发生再结晶，因而保留了原材料微织构，如图7中的白色椭圆区域（电子背散射衍射EBSD测试取样位置为图3中的5#位置）所示，这类织构类型属于显微组织的择优取向。

2、工艺优化

相变、再结晶和热变形等因素会影响钛合金织构的形成和演变[14]，而钛合金织构会使局部趋于单晶特性，使锻件在断裂韧性、塑性等性能方面表现出各向异性，单一类型织构处易萌生裂纹，导致锻件提前失效，因此锻件锻造工艺必须考虑织构的存在和消除方法。文中锻件的显微组织择优取向织构可通过改锻增大变形方式改善，从而获得均匀细小、晶粒取向混乱的等轴组织。大量文献资料表明[15-18]，晶粒细化主要发生在棒材开坯和改锻过程，可通过对温度和变形量进行控制，从而影响合金的静态和动态再结晶过程。为了改善锻件组织均匀性并消除锻件中的微织构，需对棒材进行多个方向镦拔，增大变形量，提高变形畸变能，达到动态再结晶细化晶粒的目的。

优化后的锻造工艺如下：下料（Φ230mm×185mm）→端面机加倒角R20mm→棒材改锻〔加热温度1002℃，进行拔长、倒棱、平头并滚圆至直径Φ(170±5)mm×(335±15)mm，后再镦粗至坯料高度H=185mm，终锻温度≥850℃，重复上述工序3次，最后进行整形〕→中间坯机加（Φ210mm×195mm）→等温模锻（坯料加热温度1002℃，终锻温度≥850℃，模具加热温度900℃，锻造速率3~0.1mm/s）→锻件心部机加直径Φ(38±1)mm的通孔→热处理（1017℃×4h固溶后油冷，700℃×3h时效后空冷）→机加工→超声波探伤→组织性能测试。

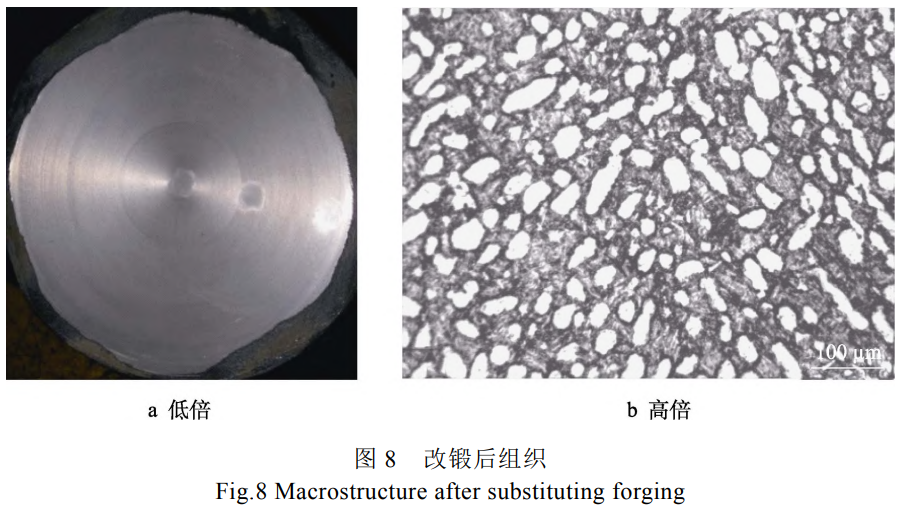

棒材在两相区经过3次反复镦拔改锻后，经金相检测，其低倍、高倍组织照片如图8a和8b所示，低倍为模糊晶，高倍组织等轴初生α相球化较好，再结晶充分，初生α体积分数约40%。

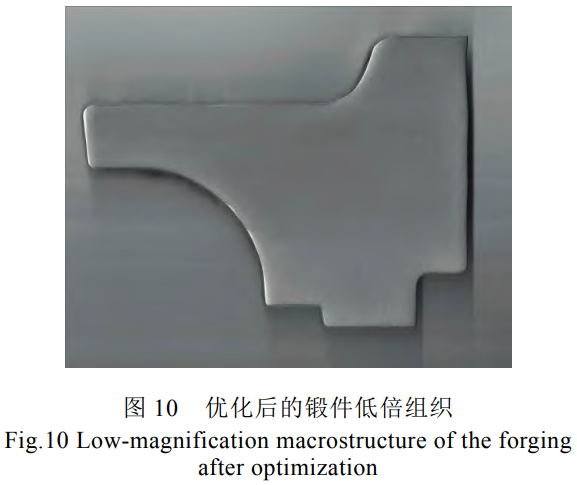

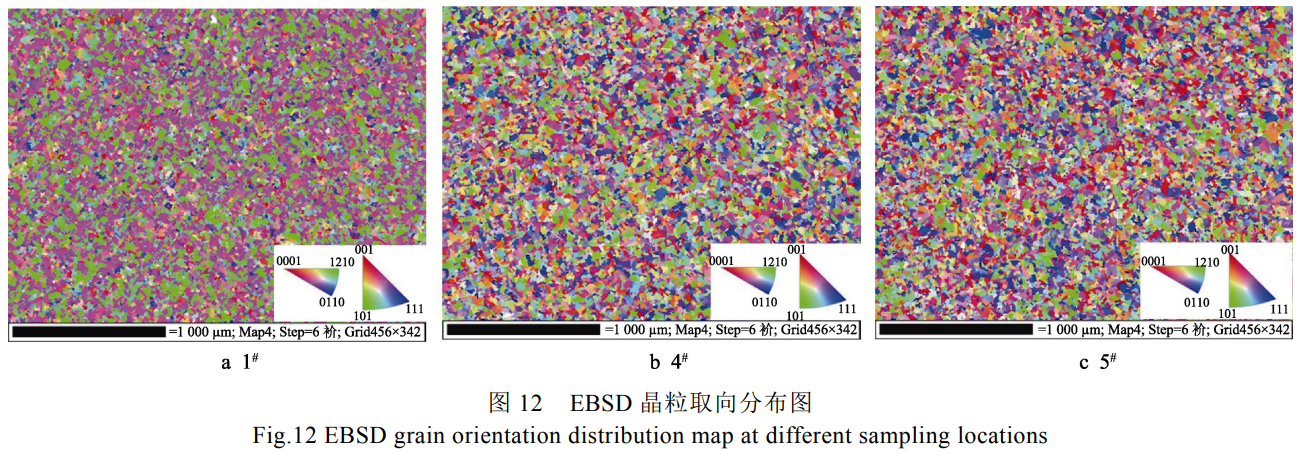

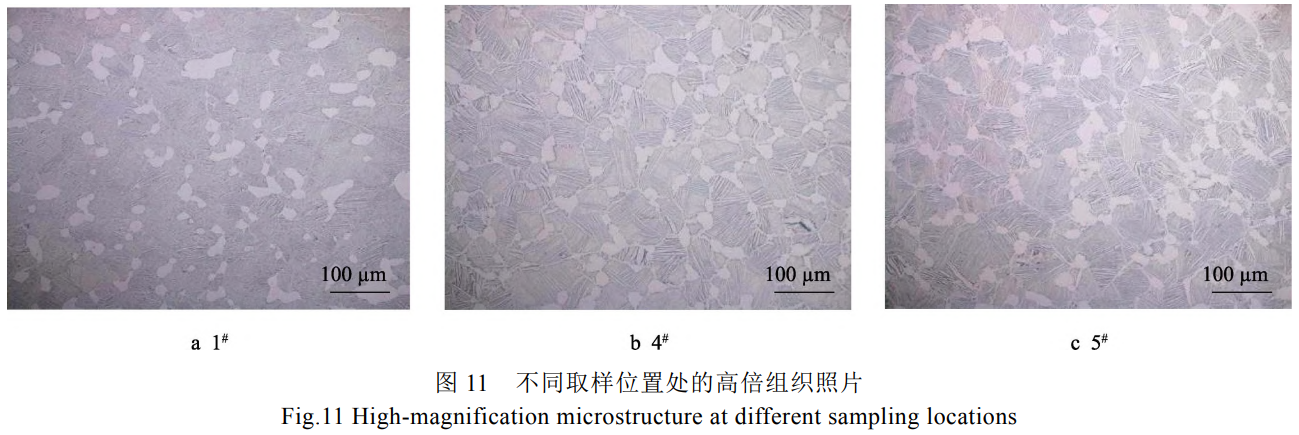

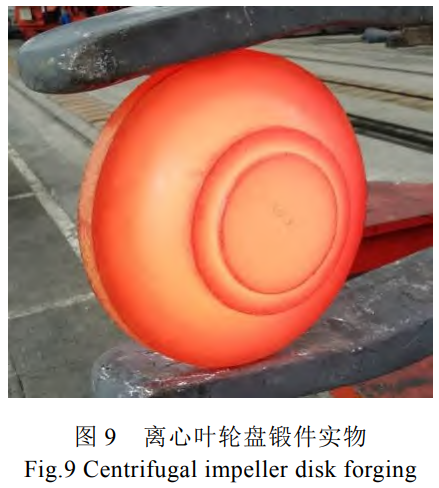

采用优化工艺生产的Ti150离心叶轮盘锻件实物如图9所示，低倍测试结果如图10所示，图3中取样位置1#、4#、5#区域的高倍组织照片如图11所示，对应的电子背散射衍射EBSD晶粒取向分布如图12所示。图3中取样位置1#、2#、3#、4#区域的室温力学性能测试、600℃高温力学性能测试结果分别见表3-4。图10-12表明，通过反复镦拔的改锻方式，可以有效消除原材料中的微织构，使锻件低倍组织均匀，不同区域高倍组织初生α相的体积分数均控制在15%左右。

由表3可知，锻件室温拉伸的抗拉强度、屈服强度、伸长率及断面收缩率等指标的变异系数δ₍CV₎值分别为1.13%、0.68%、2.91%、2.51%。与优化前相比，变异系数δ₍CV₎值大幅度降低，Ti150钛合金离心叶轮锻件不同部位性能差异大及1#区域强度富裕量偏低的问题得到了改善。

采用优化工艺生产的Ti150合金离心叶轮锻件，按HB/Z37要求，采用水浸法进行超声波探伤，当量平底孔选用Φ0.8mm时，锻件检测结果未见单显，其探伤杂波水平为0.8mm-(−21dB)，低波损失≤6dB，与工艺优化前相比，杂波降低了9dB。杂波水平的高低与材料显微组织密切相关，杂波是组织不均匀的反应[19]，由此可知，Ti150合金原材料改锻对锻件组织均匀性有较大的改善作用。

表3室温拉伸性能

Tab.3Tensilepropertyatroomtemperature

表4600℃高温拉伸性能

Tab.4Tensilepropertyat600℃hightemperature

3、结论

采用两相区改锻（反复镦拔）+等温锻方案生产的Ti150钛合金离心叶轮锻件力学性能优异，各部位力学性能均满足要求，且室温拉伸性能、高温拉伸性能均具有较大的富余量，锻件不同区域的抗拉强度、屈服强度、伸长率及断面收缩率等指标的变异系数δ₍CV₎值均小于3%。

改锻（反复镦拔）有利于消除Ti150钛合金原材料中的微织构，可改善锻件组织均匀性，达到降低探伤杂波的目的。

参考文献References

[1] BOYER R R. An Overview on the Use of Titanium in the Aerospace Industry[J]. Materials Science and Engineering A, 1996, 213(1): 103-114.

[2] 郭举乐，田永武. 600 ℃高温钛合金的研究进展 [J]. 铸造技术，2020, 41 (9): 894-896. GUO Ju-le, TIAN Yong-wu. Research and Development of 600 ℃ High Temperature Titanium Alloys [J]. Foundry Technology, 2020, 41 (9): 894-896.

[3] 田永武，朱乐乐，李伟东，等。高温钛合金的应用及发展 [J]. 热加工工艺，2020, 49 (8): 17-20. TIAN Yong-wu, ZHU Le-le, LI Wei-dong, et al. Application and Development of High Temperature Titanium Alloys [J]. Hot Working Technology, 2020, 49 (8): 17-20.

[4] 叶勇，王金彦。钛合金的应用现状及加工技术发展概况 [J]. 材料导报，2012, 26 (S2): 360-363. YE Yong, WANG Jin-yan. An Overview on Application Status and Processing Technology Development of Titanium Alloy [J]. Materials Review, 2012, 26 (S2): 360-363.

[5] 蔡建明，曹春晓。新一代 600 ℃高温钛合金材料的合金设计及应用展望 [J]. 航空材料学报，2014, 34 (4): 27-36. CAI Jian-ming, CAO Chun-xiao. Alloy Design and Application Expectation of a New Generation 600 ℃ High Temperature Titanium Alloy [J]. Journal of Aeronautical Materials, 2014, 34 (4): 27-36.

[6] 王清江，刘建荣，杨锐。高温钛合金的现状与前景 [J]. 航空材料学报，2014, 34 (4): 1-26. WANG Qing-jiang, LIU Jian-rong, YANG Rui. High Temperature Titanium Alloys Status and Perspective [J]. Journal of Aeronautical Materials, 2014, 34 (4): 1-26.

[7] 曾立英，赵永庆，洪权，等. 600 ℃高温钛合金的研发 [J]. 钛工业进展，2012, 29 (5): 1-5. ZENG Li-ying, ZHAO Yong-qing, HONG Quan, et al. Research and Development of High Temperature Titanium Alloys at 600 ℃[J]. Titanium Industry Progress, 2012, 29 (5): 1-5.

[8] 王涛，郭鸿镇，张永强，等。热锻温度对 TG6 高温钛合金显微组织和力学性能的影响 [J]. 金属学报，2010, 46 (8): 913-920. WANG Tao, GUO Hong-zhen, ZHANG Yong-qiang, et al. Effects of Hot Forging Temperature on Microstructure and Mechanical Property of TG6 High Temperature Titanium Alloy [J]. Acta Metallurgica Sinica, 2010, 46 (8): 913-920.

[9] 郝孟一，蔡建明，杜娟。热处理对 BT36 高温钛合金组织及性能的影响 [J]. 航空材料学报，2003, 23 (2): 14-17. HAO Meng-yi, CAI Jian-ming, DU Juan. The Effect of Heat Treatment on Microstructure and Properties of BT36 High Temperature Alloy [J]. Journal of Aeronautical Materials, 2003, 23 (2): 14-17.

[10] 朱绍祥，刘建荣，王青江，等。高温钛合金 Ti-60 与 IMI834 的 β 晶粒长大规律 [J]. 金属热处理，2007, 32 (11): 11-14. ZHU Shao-xiang, LIU Jian-rong, WANG Qing-jiang, et al. Growth Behavior of β-Phase Grain in Ti-60 and IMI834 Titanium Super Alloys [J]. Heat Treatment of Metals, 2007, 32 (11): 11-14.

[11] 张雪敏，陈秉刚，李巍，等。固溶温度对 Ti150 合金棒材组织及力学性能的影响 [J]. 钛工业进展，2019, 36 (3): 31-34. ZHANG Xue-min, CHEN Bing-gang, LI Wei, et al. Effect of Solution Temperature on Microstructures and Mechanical Properties of Ti150 Alloy Bar [J]. Titanium Industry Progress, 2019, 36 (3): 31-34.

[12] HB Z37-1982, 变形钛合金圆饼及盘件超声波检验说明书 [S].

[13] 贾利军。变异系数 (CV%) 在产品物理检验中的应用 [J]. 人造纤维，1993 (5): 28-29. JIA Li-jun. The Application of Coefficient of Variation (CV%) in Product Physical Test [J]. China Civil Engineering Journal, 1993 (5): 28-29.

[14] 张慧儒。钛合金织构国内外研究现状 [J]. 广州化工，2011, 39 (11): 30-32. ZHANG Hui-ru. Study Situation of Titanium Alloys Texture at Home and Abroad [J]. Guangzhou Chemical Industry, 2011, 39 (11): 30-32.

[15] 王欢，赵永庆，辛社伟，等。高强韧钛合金热加工技术与显微组织 [J]. 航空材料学报，2018, 38 (4): 56-63. WANG Huan, ZHAO Yong-qing, XIN She-wei, et al. Review Thermomechanical Processing and Microstructure of High Strength-Toughness Titanium Alloy [J]. Journal of Aeronautical Materials, 2018, 38 (4): 56-63.

[16] 张行健，吕宏军，王琪，等。钛合金模锻工艺的研究进展 [J]. 材料导报，2007, 21 (11): 95-98. ZHANG Xing-jian, LYU Hong-jun, WANG Qi, et al. Research Progress in Die Forging Technology of Titanium Alloy [J]. Materials Review, 2007, 21 (11): 95-98.

[17] 董洪波，王高潮，曹春晓。变形工艺对 TC11 钛合金超塑性的影响 [J]. 材料热处理学报，2009, 30 (6): 111-115. DONG Hong-bo, WANG Gao-chao, CAO Chun-xiao. Effect of Deformation Process on Superplasticity of TC11 Titanium Alloy [J]. Transactions of Materials and Heat Treatment, 2009, 30 (6): 111-115.

[18] 冯朝辉，唐志今，郝树本。钛合金锻造工艺的现状与发展 [J]. 金属成形工艺，1998 (3): 46-47. FENG Zhao-hui, TANG Zhi-jin, HAO Shu-ben. Development and Present Situation about Forging Technology of Titanium Alloys [J]. Metal Forming Technology, 1998 (3): 46-47.

[19] 胡宗式。钛合金超声探伤中杂波与组织的关系 [J]. 钛工业进展，2002, 19 (6): 31-34. HU Zong-shi. The Relationship Between Clutter and Microstructure In the Ultrasonic Flaw Detection of Titanium Alloy [J]. Titanium Industry Progress, 2002, 19 (6): 31-34.

（注，原文标题：Ti150合金离心叶轮锻件工艺优化）
