钛是一种银白色的金属,密度为4.5g/cm3,熔点为1668℃,具有良好的塑性与韧性。常温下,钛能够与空气中的氧反应生成致密的氧化膜,从而保持高的稳定性和耐蚀性。然而,随着温度的升高,钛吸收氧、氮、氢的能力明显增强。钛从250℃开始吸收氢,从400℃开始吸收氧,从600℃开始吸收氮。目前,钛及钛合金焊接多采用为钨极氩弧焊,而熔化极氩弧焊、等离子弧焊、电子束焊、激光焊等方法也得到了不同程度的应用[1]。
钽是一种钢灰色的金属,密度为16.6g/cm3,熔点为2996℃,具有良好的韧性与延展性。钽从300℃开始吸收氧,从350℃开始吸收氢,从700℃开始吸收氮。钽具有高熔点、高密度、化学性能稳定、抗腐蚀能力极强和加工性能好等特点,广泛应用在航空航天、化工、电子等领域。实验证明,将钽浸泡在200℃硫酸中,腐蚀速率仅为0.006mm/a,其耐腐蚀性能可与玻璃媲美,除了氟气、氢氟酸、含氟离子的碱性溶液、发烟硫酸和强碱以外,几乎能耐一切化学物质的腐蚀[2-4]。但由于钽金属价格昂贵,在化工设备中使用时多采用复合板结构形式。钽复合板一般采用三层结构,钽为覆层,中间设置过渡层,钢为基层[3-4]。国内学者先后开展了钽-过渡层-钢三层复合板结构的钽盖板与钽覆层焊接[3]、钽-钢复合管板与钽管焊接[4]、16mm厚Ta2.5W合金板焊接[5]等研究。
为了降低设备的材料成本,某些钽钢复合板设备的管板或接管采用松衬结构,会涉及钽材与钛材的焊接。目前国内关于钽与钛异种金属焊接的研究报道较少。陈国庆等[6]采用电子束焊接实现了TC4钛合金与Ta-W合金的焊接。但由于电子束焊接对环境和设备的要求比较高,使用条件苛刻,不便于在承压设备制造中的推广应用。为此,本研究采用手工钨极氩弧焊技术焊接Ta1钽板与TA1钛板,并对焊接后的Ta1/TA1焊接接头进行显微组织观察与力学性能分析,以期推动钽钛复合板在工程中的应用。
1、实验
1.1实验材料
实验材料为Ta1钽板与TA1纯钛板,厚度均为1.2mm,力学性能见表1。
表 1 Ta1 钽板与 TA1 钛板的力学性能
| 板材(Plate) | 抗拉强度(Rm/MPa) | 屈服强度(Rp0.2/MPa) | 伸长率(A/%) | 布氏硬度(HB) |
| Ta1 | 292 | 203 | 32 | 83.4 |
| TA1 | 438 | 324 | 42 | 119.3 |
1.2试样加工

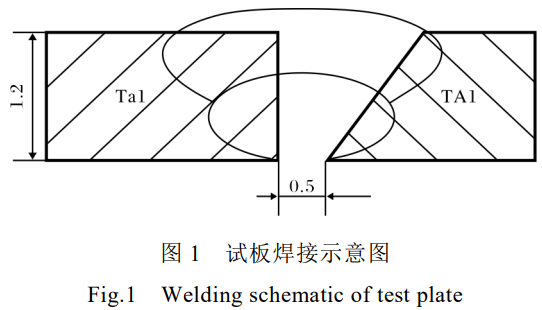

参照NB/T47014—2023《承压设备焊接工艺评定》标准,分别制备规格为90mm×200mm×1.2mm的Ta1与TA1焊接试板各2块。试板焊接坡口形式如图1所示,Ta1钽板为I型坡口,TA1钛板为35°坡口。

1.3焊接
(1)焊前准备焊接坡口采用机械加工的方式,坡口表面应呈现金属光泽;用无水乙醇清洁坡口表面及其两侧各50mm范围内的污物。
(2)组对与定位焊将Ta1钽板与TA1钛板在专用组对工装上进行组对,控制对口错边量≤0.2mm,不得强力组对。
采用手工氩弧焊进行定位焊,定位焊间距为50~60mm,每段定位焊长度为3~5mm,定位焊缝不得有裂纹、气孔等缺陷,否则应清除后重新焊接。定位焊缝应为银白色,两端平滑过渡。
点焊时用氩气保护,正面氩气流速为10~15L/min,背面为10L/min。引弧板和息弧板尺寸均为50mm×50mm×1.2mm。
(3)焊料焊丝选用熔点低的TA1钛材对应的ERTA1ELI焊丝,直径1.2mm;焊接过程中用氩气保护,氩气纯度≥99.99%;焊接电极选用铈钨电极,直径2.5mm。
(4)焊接工艺采用手工氩弧焊,直流正接。选用较小的热输入,焊接电流60~80A,电弧电压7~8V。氩气流量:焊枪10~14L/min,正面保护12~16L/min,背面保护10~14L/min。层间温度控制在60℃以下。对接焊缝焊两层,单面焊双面成形。
Ta1钽材比TA1钛材的熔点高1328℃,二者熔点相差特别大。TA1钛材的热导率低,约为Ta1钽材的1/4。焊接时,应严格控制热输入与电弧偏向。焊接速度过快时,热输入较低,易造成熔点低的TA1钛板熔化,而熔点高的Ta1钽板仍为固态,导致二者未熔合。反之,焊接速度过慢时,热输入较高,Ta1钽板发生软化或熔化,而熔点低的TA1钛板发生流失或烧损。因此,在焊接过程中氩弧焊电弧应偏向Ta1钽板一侧,并采用熔点低的TA1钛材对应的ERTA1ELI焊丝进行加丝焊接,避免出现未熔合或焊漏现象。
TA1钛板变形后回弹能力强,焊接后很难通过矫正恢复原状态,所以组对时应预留反变形,焊接时应利用工装约束板材变形,并采用小电流焊接,以减少焊接变形。TA1钛板与Ta1钽板极易氧化,焊枪需要具有良好的保护作用,喷嘴要大,保护气体要有一定的挺度。焊接过程中,焊枪后面要设置焊接保护拖罩,防止焊枪保护气体移走后,焊缝还未冷却下来,因无保护而氧化。板材背面的焊缝也要进行保护,制作专用铜保护罩,背面焊缝50mm宽度范围内,通入均匀的氩气进行保护。在焊接过程中,焊缝的正面与背面均进行持续的氩气保护。焊接完成后,持续用氩气保护一段时间,直至焊缝冷却。
1.4检测

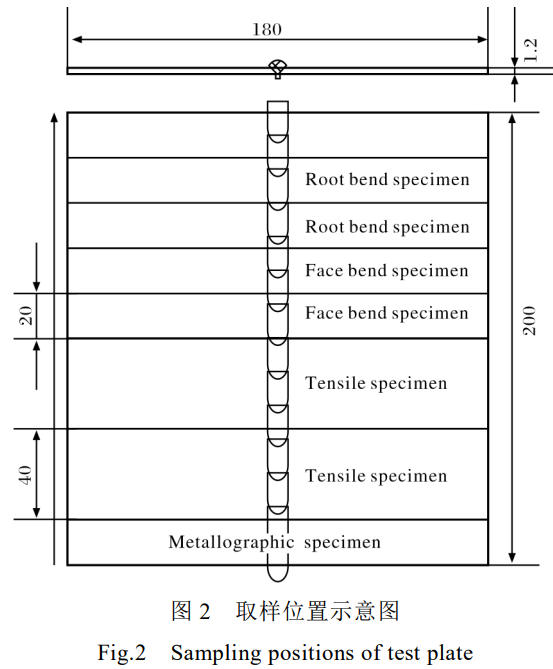

对焊接后的试板进行外观检查。按照NB/T47013.5—2015《承压设备无损检测第5部分:渗透检测》标准要求,对焊接试板焊缝及热影响区域进行渗透检测。参照NB/T47014—2023《承压设备焊接工艺评定》标准要求,按图2所示分别切取金相、拉伸、面弯、背弯试样。

依据GB/T228.1—2021标准要求进行室温拉伸性能测试;依据GB/T2653—2008标准要求进行弯曲性能检测,试验过程中,弯心直径为12mm,弯曲角度为180°。依据GB/T4340.1—2024标准要求测量焊缝硬度。采用光学显微镜观察焊接试样不同区域的显微组织。采用JSM-6460扫描电子显微镜观察拉伸断口形貌,并用其附带的能谱仪(EDS)对焊接试样不同区域进行成分分析。
2、结果与讨论
2.1外观

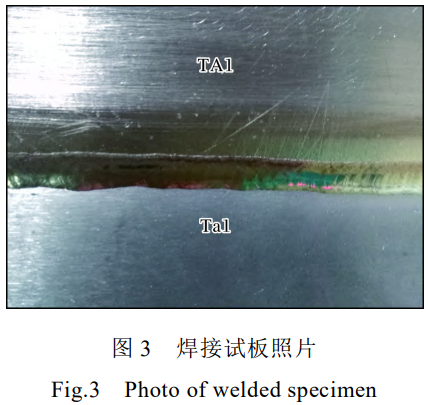

图3为焊接后的试板照片。从图3可以看出,焊缝表面无裂纹、气孔、弧坑、夹杂等缺陷,呈银白色,无氧化,焊接质量良好。

2.2渗透检测
因Ta1钽材与TA1钛材均不具有磁性,无法实施磁粉检测,故选择渗透检测。通过渗透检测可有效发现焊缝及热影响区的表面裂纹。经渗透检测,焊接试板焊缝及热影响区均未发现有裂纹,符合I级要求。
2.3射线探伤
对焊接试板进行100%射线探伤检测,射线检测技术等级为AB级,未发现有裂纹、未熔合、未焊透、气孔等缺陷,检测结果符合I级要求。

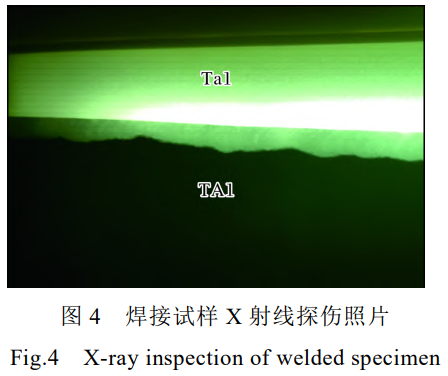

图4为焊接试样射线探伤照片,图中上部明亮区域为Ta1母材,下部黑暗区域为TA1母材,焊缝亮度居于二者之间。由于钽的原子序数为73,钛的原子序数为22,在进行射线检测时,钽与钛对射线的吸收程度差异大,造成探伤影像差别较大。Ta1母材与焊缝之间有一条非常直的亮度分界线,此分界线为Ta1母材机加工形成的坡口轮廓,表明焊接过程中Ta1母材边缘仅发生了少量熔化。而TA1母材与焊缝之间的亮度分界线不规则,是由于焊接过程中TA1母材边缘完全熔化,加之手工氩弧焊焊接速度不均匀,导致TA1母材熔化量不一致,从而呈现出不规则的亮度分界线。

2.4力学性能
焊接试样的室温拉伸性能见表2。从表2可以看出,焊接试样的抗拉强度、屈服强度均与Ta1母材相近,塑性有所下降,但下降幅度不大。拉伸性能检测结果符合NB/T47014—2023《承压设备焊接工艺评定》中“试样母材为两种材料金属代号时,每个试样的抗拉强度应不低于两种母材抗拉强度最低值中的最小值;试样如果断在熔合线以外的母材上,其抗拉强度值不得低于母材抗拉强度最低值的95%”的要求。
表 2 焊接试样室温拉伸性能
| 试样(Specimen) | 抗拉强度(Rm/MPa) | 屈服强度(Rp0.2/MPa) | 伸长率(A/%) |
| 1# | 293 | 216 | 28 |
| 2# | 290 | 204 | 30 |
经检测,焊缝区域硬度为183.3HB,高于Ta1母材与TA1母材的硬度。

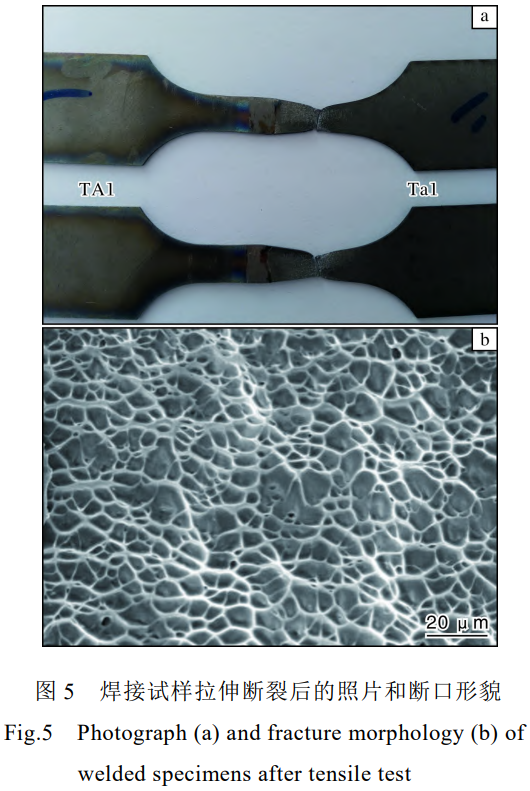

焊接试样拉伸断裂后的照片和断口形貌如图5所示。从图5a可以看出,拉伸试样的断裂发生在强度较低的Ta1母材一侧,且具有明显的“双颈缩”特征。从图5b可以看出,拉伸断口表现为典型的韧性断口,韧窝多且深,撕裂面占比小且边缘较窄,滑移台阶较为明显。

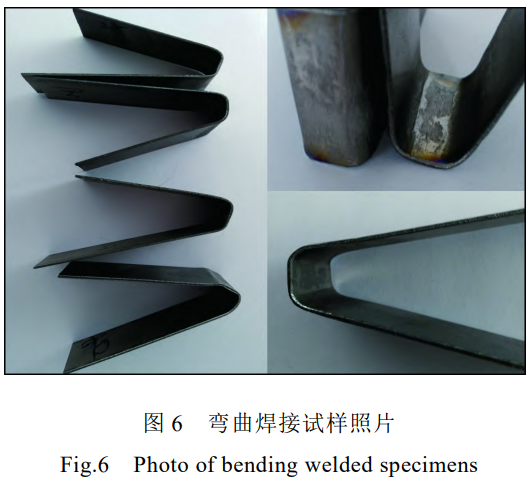

图6为焊接试样弯曲试验后的照片。从图6可以看出,面弯和背弯试样均具有良好的弯曲工艺性能,焊缝及母材均未发现裂纹,符合NB/T47014—2023《承压设备焊接工艺评定》标准要求。

2.5显微组织

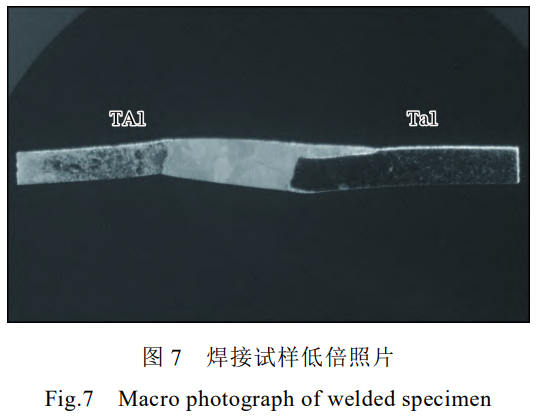

图7为焊接试样的低倍照片。由于钽与钛的熔点相差较大,在焊接过程中,氩弧焊电弧偏向Ta1钽板一侧,随着温度升高,TA1钛板首先熔化,Ta1钽板边缘有少量钽材熔化,进入熔池中,未熔化的Ta1母材受高温影响发生软化,并在重力作用下边部出现下坠。第二遍焊接盖面时,靠近Ta1侧的焊缝覆盖在Ta1母材表面。

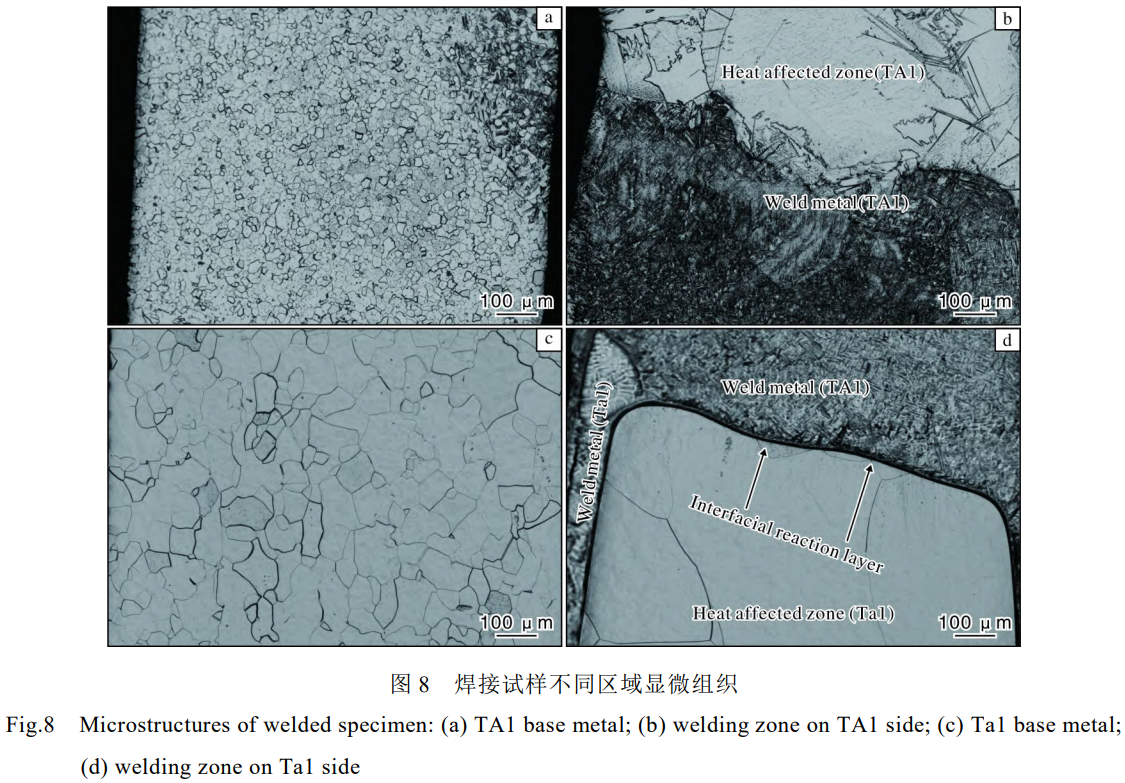

焊接试样在经历焊接热循环以后,由TA1母材、TA1热影响区、焊缝区、TA1/Ta1界面反应区、Ta1热影响区和Ta1母材组成。图8为焊接试样不同区域的显微组织。从图8可知,TA1母材区域金相组织主要由等轴α晶粒构成,晶粒尺寸约为25μm(图8a);TA1热影响区受焊接热影响很大,冷却后生成粗大的等轴α晶粒和板条状晶粒(图8b);焊缝区分为两部分,靠近TA1一侧金相组织主要由针状α´马氏体构成(图8b),而靠近Ta1一侧的边缘出现了小部分铸态组织(图8d);Ta1热影响区组织为粗大的等轴α晶粒,晶粒尺寸为300~1000μm,较Ta1母材区的晶粒尺寸(约100μm)显著增大(图8c、8d)。这是由于在焊接过程中,电弧偏向Ta1一侧,电弧能量高,加之焊接高温停留时间长,导致晶粒粗大。

2.6能谱分析

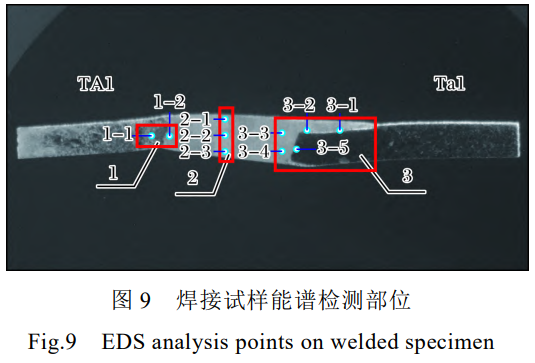

采用能谱仪对焊接试样进行点扫描成分分析,检测部位见图9。其中,区域1为靠近TA1母材熔合线附近区域,区域2为焊缝中心区域,区域3为靠近Ta1母材熔合线附近区域。

表3为焊接试样的能谱分析结果。从表3可以看出,焊缝成分以Ti元素为主,其主要来自于TA1母材与填充的ERTA1ELI焊丝。焊缝中心及靠近TA1母材侧Ta元素含量约为20%,靠近Ta1母材侧Ta元素含量约为17%。焊缝中Ta元素含量低于相关文献[6],这是由于氩弧焊相比于电子束焊接,能量密度低,焊接时钽材的熔化量少。
表 3 焊接试样能谱分析结果(质量分数,w/%)
| 位置(Position) | Ti | Ta | 位置(Position) | Ti | Ta |
| 1-1 | 100 | 0 | 3-1 | 76.35 | 23.65 |
| 1-2 | 79.79 | 20.21 | 3-2 | 82.56 | 17.44 |
| 2-1 | 80.19 | 19.81 | 3-3 | 83.29 | 16.71 |
| 2-2 | 79.88 | 20.12 | 3-4 | 82.08 | 17.92 |
| 2-3 | 80.66 | 19.34 | 3-5 | 0 | 100 |
3、结论
(1)由于Ta1钽材和TA1钛材熔点相差较大,利用氩弧焊焊接时,应严格控制焊接热输入与焊接速度,电弧应偏向Ta1母材一侧,用ERTA1ELI焊丝填充焊缝。
(2)焊接接头中,焊缝中心及靠近TA1母材一侧的Ta元素含量约为20%,靠近Ta1母材一侧的Ta元素含量约为17%。焊接接头的X射线探伤影像明亮度居于Ta1母材、TA1母材亮度之间,焊缝硬度大于Ta1和TA1母材。
(3)Ta1/TA1焊接试样的拉伸、弯曲力学性能均符合NB/T47014—2023《承压设备焊接工艺评定》标准要求,说明氩弧焊可用于Ta1钽材和TA1钛材异种金属的焊接,能够满足承压设备的制造要求。
参考文献References
[1]韦生,费东,田雷,等.钛及钛合金焊接工艺探讨[J].焊接技术,2013,42(4):73-75.
[2]郭陈勇,石养鑫,周艳华,等.钽及钽合金焊接接头的射线检测[J].无损探伤,2024,48(2):37-39.
[3]邢炜,叶建林.钽钢复合板钽覆层的焊接工艺研究[J].钛工业进展,2011,28(3):38-40.
[4]樊云博,邓宁嘉,肖仁道.Tal+TA1+Q345R复合板的焊接研究及应用[J].压力容器,2011,28(6):31-36.
[5]刘玉銮.一种钽钨合金厚板焊接工艺分析[J].中国机械,2023(35):18-21.
[6]陈国庆,张秉刚,吴双辉,等.TC4/Ta-W合金异种金属电子束焊接[J].焊接学报,2011,32(8):1-24.
(注,原文标题:钽与钛异种金属氩弧焊焊接接头的组织与性能)
