多工况适配下航空高性能合金成型技术优化与创新研究：基于力学性能、生产成本、生产周期维度解析传统成型与3D打印工艺优劣及未来复合成型发展路径

高性能合金材料凭借其高强度、高韧性、耐高温、耐腐蚀等优异性能,成为航空航天领域的关键材料。高性能合金材料的成型技术直接影响材料的微观组织和性能,进而决定航空航天零部件的质量和可靠性[1]。因此,深入研究高性能合金材料成型技术具有重要的现实意义。文章旨在全面了解高性能合金材料的特性,深入分析现有成型技术的优缺点,探索适合不同合金材料和零部件需求的成型工艺。通过研究为材料选择和成型工艺优化提供科学依据,降低生产成本,推动高性能合金材料成型技术的创新与发展。

1、常用的高性能合金材料

1.1　钛合金

钛合金具有密度低、比强度高、耐腐蚀性好等优点，在众多领域得到广泛应用。例如,Ti-6Al-4V合金是最常用的钛合金之一,其密度约为4.5g/cm³,仅为钢的60%左右，但强度却与高强度钢相当。在航空发动机风扇叶片、压气机叶片以及飞行器机身结构件等部件制造中，钛合金能够有效减轻部件重量,提高飞行器的性能。此外,钛合金还具有良好的耐海水腐蚀性能。

1.2　镍基合金

镍基合金以镍为基体，添加铬、钼、钨等合金元素，具有优异的高温强度、抗氧化性和耐腐蚀性。例如，Inconel 718合金在650℃以下具有良好的高温强度和疲劳性能,能够满足航空发动机高温部件在复杂工况下的工作要求。镍基合金的高温性能使其在航空航天领域的高温应用场景中占据重要地位²。

1.3　铝合金

铝合金具有密度小、比强度高、导热性好、加工性能优良等特点，是航空航天领域应用最早且使用量较大的金属材料之一。新型高强铝合金，如7XXX系铝合金通过合理的合金成分设计和热处理工艺,其强度可与钢材媲美,同时保持较低的密度。在飞行器机翼、机身蒙皮等结构件制造中铝合金能够有效减轻飞行器重量,提高飞行性能。此外,铝合金的良好加工性能也便于零部件的成型和制造。

2、高性能合金材料成型技术

2.1　锻造成型技术

锻造是通过对金属坯料施加压力,使其产生塑性变形,从而获得所需形状和性能的成型方法。在锻造过程中，金属坯料在高温下具有良好的塑性，通过模具的挤压、镦粗、拔长等操作使金属内部的晶粒得到细化,组织更加致密，从而提高材料的强度和韧性。锻造成型的零部件具有较高的强度和良好的力学性能,能满足航空航天领域对零部件高性能的要求。通过合理控制锻造工艺参数,如锻造温度、变形速度、变形量等可有效改善材料的微观组织，提高材料的综合性能。此外，锻造工艺的重复性和稳定性较好,适合大批量生产。锻造设备投资大，模具成本高，生产周期较长。形状复杂的零部件锻造工艺难以实现一次成型,需进行多次加工和后续处理，增加了生产成本和生产难度。

2.2　铸造成型技术

铸造是将液态金属浇铸到与零件形状相适应的铸造模具中，待其冷却凝固后获得零件或毛坯的成型方法,根据铸造工艺的不同可分为砂型铸造、熔模铸造、金属型铸造等。在航空航天领域熔模铸造应用较为广泛，它通过制作精密的蜡模，然后在蜡模表面涂覆多层耐火材料，制成型壳，加热型壳使蜡模熔化流出，形成中空的型腔，最后将液态金属浇入型腔，冷却后获得高精度的零部件。铸造工艺能制造出形状复杂的零部件，适用于难以通过锻造等其他成型方法加工的零件。与锻造相比,铸造的生产成本相对较低,生产周期较短,能快速实现零部件的小批量生产。此外，通过优化铸造工艺和合金成分可控制铸件的微观组织和性能,满足航空航天领域的特定要求。铸造过程中容易产生气孔、缩松、夹渣等缺陷，影响零部件的质量和性能。铸件的力学性能,尤其是强度和韧性,通常低于锻造件,需要通过后续的热处理等工艺进行改善³。

2.3　增材制造技术

增材制造,又称3D打印,是基于离散-堆积原理,将材料逐层堆积成型的技术。在航空航天领域常用的增材制造技术有选择性激光熔化(SLM)、电子束熔化(EBM)等。以选择性激光熔化为例,其工作原理是先在工作台上铺一层金属粉末，然后根据零件的三维模型数据,控制激光束在粉末层上选择性地扫描,使粉末熔化并凝固，形成零件的一个截面层，接着工作台下降一个层厚的高度，再次铺粉，重复上述过程，逐层堆积直至完成整个零件的制造。增材制造技术具有高度的设计自由度,能制造出传统制造方法难以实现的复杂结构零部件。该技术无需模具,可快速实现零部件的个性化定制生产，缩短产品研发周期。此外，增材制造过程中材料的利用率高，能有效减少材料浪费。同时，增材制造过程中容易产生残余应力、变形等问题,需通过优化工艺参数和后续处理工艺来解决。

3、不同成型技术对比

锻造成型的Ti-6Al-4V合金在抗拉强度和屈服强度方面表现较为优异，如表1所示，这得益于锻造过程中晶粒的细化和组织的致密化。铸造成型的合金力学性能相对较低，主要是由于铸造过程中容易产生缺陷。增材制造Ti-6Al-4V合金力学性能介于锻造和铸造之间,通过优化工艺参数,其性能还有进一步提升的空间。

表1　不同成型技术下Ti-6Al-4V合金的力学性能对比

如表2所示，锻造的设备成本和模具成本较高，单件生产成本也相对较高，生产周期较长。铸造的设备成本和模具成本较低，生产周期较短，单件生产成本也相对较低。增材制造虽无需模具，但设备成本高昂，单件生产成本较高,不过其生产周期最短,能快速实现零部件的制造。

表2　不同成型技术的成本与生产周期对比

不同高性能合金材料适用的成型技术,如表3所示。钛合金由于其良好的塑性和综合性能,多种成型技术均适用。镍基合金因其高温性能和复杂的成分,主要采用铸造和增材制造技术。铝合金根据不同的产品需求可选择锻造、铸造或挤压成型等技术。

表3　不同高性能合金材料适用的成型技术

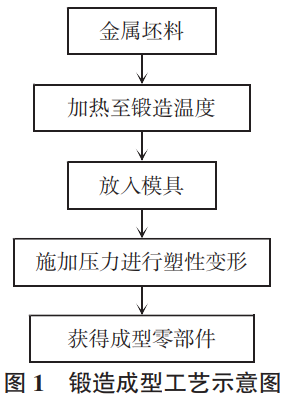

锻造成型工艺的基本流程，如图1所示。首先，通过锻造成型工艺的基本流程,如图1所示。首先,通过箱式电阻炉将钛合金坯料加热至β相区(950~980℃),使其达到最佳塑性状态;随后由工业机械臂将红热坯料移送至预热至300℃的锻模中,在5000吨液压机下以0.5mm/s的速度进行镦粗变形，模具表面的石墨涂层有效降低摩擦阻力;最后通过多向模锻使金属流线沿零件轮廓分布,经β退火处理后获得晶粒细化(ASTM10级)的高强度构件,如航空发动机压气机盘⁴。

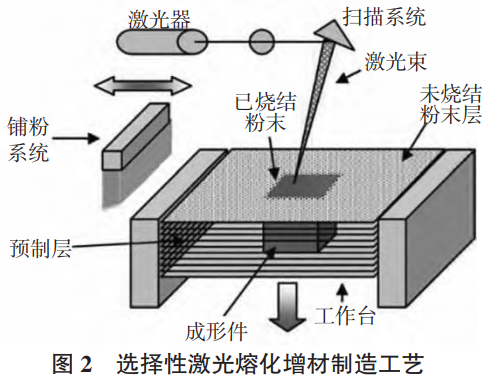

选择性激光熔化增材制造工艺过程如图2所示。通过逐层铺粉和激光扫描熔化,实现零部件的堆积成型。在惰性气体保护舱内铺粉辊将40μm厚的镍基合金粉末均匀摊铺于成型平台;500W光纤激光以1200mm/s速度按CAD切片路径扫描，瞬间熔化粉末形成1600℃熔池，熔池凝固后形成0.1mm厚的冶金结合层;每完成一层堆积，平台下降50μm进入下一轮循环，最终通过逐层累加(层厚精度±10μm)制造出带复杂内冷却通道的涡轮叶片，后经热等静压处理消除微观孔隙，零件致密度可达99.9%以上。

4、成型技术面临的挑战

4.1　材料性能与成型工艺的匹配问题

不同的高性能合金材料具有不同的性能特点和加工特性，而每种成型技术也有其适用范围和局限性。如何选择合适的成型技术，使材料的性能得到充分发挥，是目前面临的重要挑战之一。例如，一些新型高性能合金材料的热加工性能较差,在锻造或铸造过程中容易出现裂纹、变形等问题，需要开发新的成型工艺或对现有工艺进行优化。

4.2　高精度与复杂结构制造难题

传统成型技术在制造高精度、复杂结构零部件时面临诸多困难，如锻造难以实现复杂内腔结构的成型，铸造容易产生尺寸偏差和表面缺陷。增材制造虽在复杂结构制造方面具有优势，但在精度控制和表面质量提升方面仍需要进一步改进。

4.3　成本与效率的平衡问题

锻造和增材制造设备成本高，生产周期长，导致零部件成本居高不下;铸造虽然成本相对较低,但生产效率和产品质量有待提高。如何在保证产品质量的前提下降低生产成本，提高生产效率，实现成本与效率的平衡，是高性能合金材料成型技术发展的关键⁶。

5、合金材料成型技术发展趋势

5.1　多种成型技术的复合应用

为了充分发挥不同成型技术的优势，弥补单一成型技术的不足，多种成型技术的复合应用将成为未来的发展趋势。例如,先采用增材制造技术制造出复杂结构的零部件毛坯，然后通过锻造或机械加工等后续处理工艺，提高零部件的精度和性能。这种复合成型技术能实现复杂结构零部件的高效、高质量制造。

5.2　智能化与数字化成型技术发展

随着人工智能、大数据、物联网等技术的发展，高性能合金材料成型技术将向智能化和数字化方向发展。通过建立成型过程的数字化模型实现对成型工艺参数的实时监控和优化，提高成型过程的稳定性和产品质量。智能化设备能自动识别和调整工艺参数，减少人为因素的影响，提高生产效率和产品一致性⁷。数字化建模可实现成型过程的虚拟仿真，提前预判缺陷并优化工艺参数,智能化监控则能实时反馈成型状态,及时调整操作,推动高性能合金成型向精准化、高效化、自动化方向发展。

5.3　新型成型工艺的研发

为了满足航空航天领域对高性能合金材料的更高要求，新型成型工艺的研发将不断推进。例如，超塑性成型技术能够在较低的温度和压力下实现材料的大变形,可用于制造高精度、复杂形状的零部件;电磁成型技术利用电磁力使金属坯料产生塑性变形，具有成型速度快、精度高、无污染等优点,这些新型成型工艺将为航空航天用高性能合金材料的成型提供更多选择。新型成型工艺的研发将聚焦于解决现有技术的瓶颈，如提高成型精度、降低生产成本、提升材料性能等,同时结合绿色制造理念，研发环保、高效的成型技术，推动高性能合金材料成型产业高质量发展。

6、结束语

文章对高性能合金材料成型技术进行了全面研究，分析了钛合金、镍基合金、铝合金等常用高性能合金材料的性能特点，详细探讨了锻造、铸造、增材制造等成型技术的原理、优势与局限性。通过不同成型技术的对比，直观地呈现不同成型技术下材料的性能差异以及成型工艺的流程，同时指出当前高性能合金材料成型技术面临的挑战,并对未来发展趋势进行了展望。未来的发展中应加强多种成型技术的复合应用，推动智能化与数字化成型技术的发展，积极研发新型成型工艺，以满足各个领域对高性能合金材料日益增长的需求。

参考文献

[1] 冯超，高宝亭，孙海波，等. 行业标准《航空用铝合金板材第2部分2024T351、2H24T351、2324T39厚板》述评[J]. 轻合金加工技术, 2024, 52(4): 21-24.

[2] 张洪坤, 李宝城, 葛青, 等. 航空用铝合金板材产品质量分级评价技术研究与应用[J]. 世界有色金属, 2021(12): 1-3.

[3] 胡德友，李继光，张杰刚，等. 航天贮箱用典型规格2219铝合金板材不同热处理状态下的性能研究[J]. 锻压技术，2020, 45(10): 53-58.

[4] 王程成. 航空材料质量管理中的若干问题探讨[J]. 大众标准化, 2020(19): 16-17.

[5] 祝楷, 熊柏青, 闫宏伟, 等. 航空铝合金厚板残余应力数值模拟研究现状[J]. 中国有色金属学报, 2020, 30(5): 961-973.

[6] 郭瑞超，陈子凌，王志鑫，等. 2024铝合金板材盐溶液介质喷淋淬火数值模拟研究[J]. 热加工工艺, 2023, 52(20): 146-151.

[7] 何沂桂，韦成强，苏开列. 6xxx系铝合金板材麻点缺陷分析与预防对策[J]. 大众科技, 2024, 26(3): 62-66.

（注，原文标题：高性能合金材料成型技术研究_王磊）
