钛棒生产厂家谈3D打印制粉钛棒的制备工艺和行业标准

3D打印制粉钛棒是以高纯度海绵钛或钛合金为原料，经多道冶金工艺制备的特种棒材，其核心价值在于为增材制造提供优质球形钛合金粉末原料。在牌号体系中，α+β型TC4（Ti-6Al-4V）凭借良好综合性能，成为航空航天与医疗植入领域应用最广泛的材料；α型TA15（Ti-6.5Al-2Zr-1Mo-1V）则因高温强度优势，在航空发动机热端部件制造中占据重要地位。

制粉工艺方面，等离子旋转电极法（PREP）通过高达30000rpm的离心转速，实现10-150μm窄粒度分布粉末制备，其粉末球形度超98%，氧含量可控制在≤0.15%，典型应用于GE9X发动机的3D打印钛合金燃油喷嘴制造；气体雾化法（GA）通过优化超音速气流参数，可实现5-53μm超细粉末生产，适用于复杂结构医疗植入物制造，如Stryker公司采用GA法钛合金粉末打印的多孔髋关节假体，孔隙率达35%-45%，显著促进骨组织长入。

行业标准体系日趋完善，国际上遵循ASTMF3055、ISO52900等规范，对粉末流动性（≥20s/50g）、松装密度（≥4.0g/cm³）等关键指标严格要求；国内则依托GB/T2965、GB/T3620.1等标准，建立涵盖化学成分、显微组织、疲劳性能的全流程质量管控体系。例如，中国航发集团在C919发动机部件制造中，严格执行HB7769-2004标准，确保钛合金粉末批次稳定性。

关键技术突破集中于成分均匀性控制与缺陷抑制。采用真空自耗电弧炉（VAR）+电渣重熔（ESR）双联工艺，可将钛棒中的间隙元素氧、氮含量分别控制在≤1300ppm、≤200ppm；在制粉环节，通过优化等离子弧功率与气体冷却效率，PREP法粉末卫星球占比可降低至2%以下。典型案例为美国普惠公司，通过开发新型PREP制粉设备，将钛合金粉末中夹杂缺陷率从0.3%降至0.05%，显著提升3D打印涡轮盘的疲劳寿命。

当前应用领域持续拓展深化，航空航天领域占比超60%，空客A350XWB的3D打印钛合金中央翼盒减重达15%；医疗领域，3DSystems公司利用钛合金粉末打印的个性化颅骨修复体，贴合度误差小于0.5mm。未来，在核聚变反应堆第一壁材料、深海耐压壳体等极端工况领域，新型高熵合金化钛棒与复合增强钛基粉末将迎来突破；生物3D打印方向，通过表面改性技术赋予钛合金粉末抗菌、促血管生成特性，有望实现功能性器官打印，推动再生医学发展。利泰金属基于钛粉制备工艺与材料科学进展相关研究，将3D打印制粉钛棒的制备工艺、关键技术、执行标准、应用案例等多维参数呈现如下：

1. 钛棒原料关键指标

2. 钛棒制备工艺对比

创新工艺：

悬浮熔炼技术：制备Φ200mm超大单晶钛棒（晶界数量减少90%）

梯度钛棒：Al/V成分轴向渐变（适用于功能梯度材料打印）

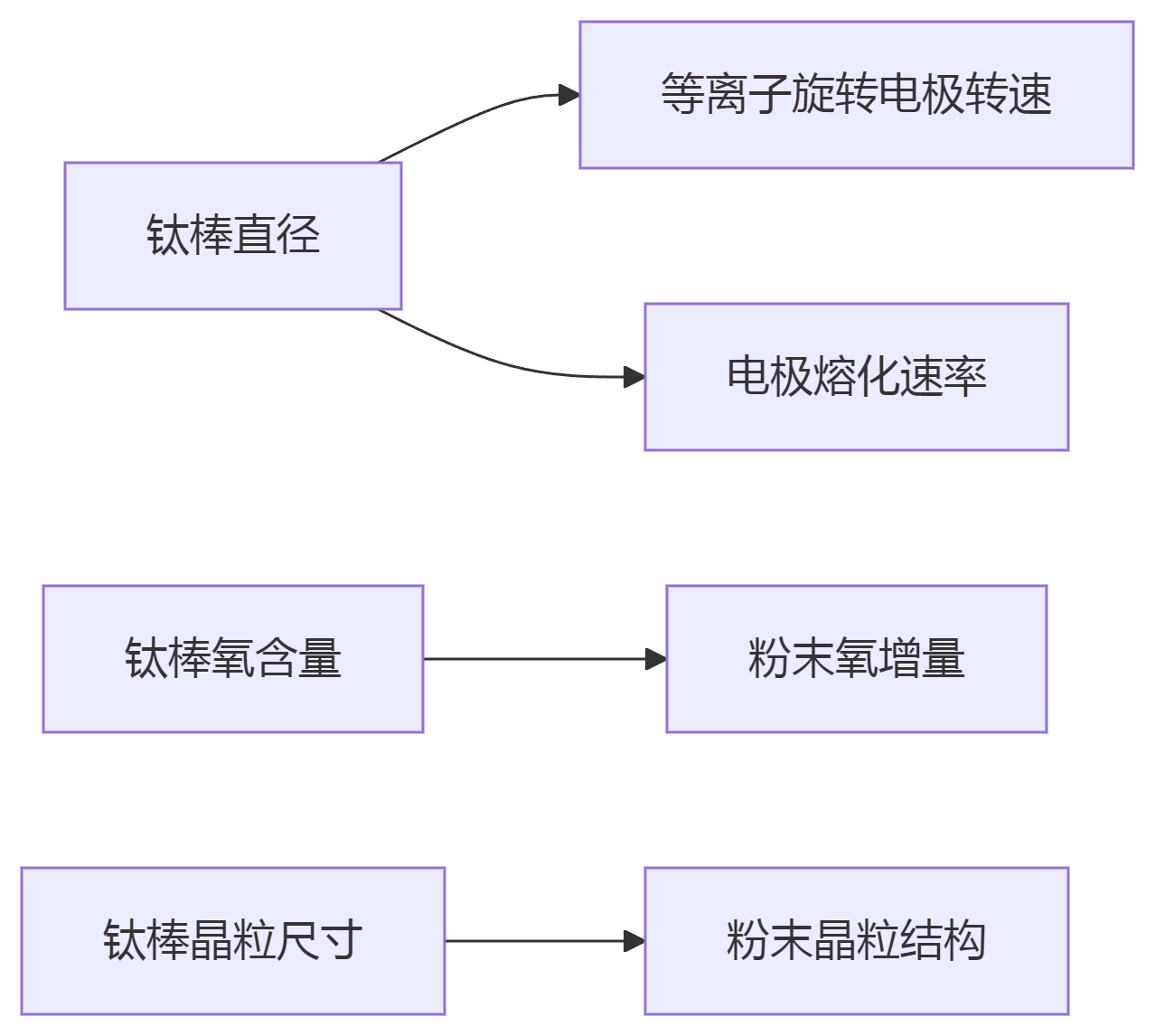

3. 制粉工艺与钛棒参数映射

参数关系：

钛棒直径Φ70mm → PREP转速15,000rpm → 粉末粒度15-53μm

氧含量800ppm → 等离子雾化后氧增量200ppm → 最终粉末1000ppm

4. 制粉钛棒行业标准

5. 技术突破与成本优化

6. 产业化应用案例

7. 国内外技术代差分析

8. 未来技术路线图

3D打印制粉钛棒正向超大尺寸、超高纯净、功能集成方向发展，建议重点突破单晶钛棒制备与在线成分监测技术，同时布局太空原位资源利用等战略领域。短期内可通过近净成形熔炼降低棒材成本，中期需建立钛棒-粉末-打印件全流程数据库，长期应参与国际标准制定以提升产业话语权。
