国产船用钛合金Ti70（TA23）技术全面解析：成分设计、耐蚀机理、海洋工程应用与产业化进展

一、名义及化学成分

Ti70钛板（国内牌号TA23）是中国自主研发的近α型中强耐蚀钛合金，名义成分为Ti-2.5Al-2Zr-1Fe，通过添加低成本Fe元素替代部分贵金属，在保证耐蚀性的同时显著降低材料成本。该合金是在俄罗斯TA16的基础上，通过添加廉价的Fe作为合金元素，调整Al、Zr含量，开发而成的近α中强钛合金。其典型化学成分（质量分数）为：Al2.2-2.8%，Zr1.8-2.2%，Fe0.8-1.2%，其余为钛基体。

该合金严格遵循GB/T3623-2022《钛及钛合金丝》标准，杂质元素控制（Fe≤0.3%，O≤0.18%）优于TA5合金，确保其在海洋环境中的长期稳定性。Ti70钛合金的α/β转变温度为940~960℃，属于近α型中强、耐蚀、可焊型钛合金。

二、物理性能

Ti70钛板的密度为4.51g/cm³，约为钢的57%，这一特性使其在海洋装备中应用时能够显著减轻结构重量，提高设备的机动性和能源效率。该合金的热导率为16.95W/(m・K)，比TC4合金高，有利于降低热应力风险，提高材料在温度变化环境中的稳定性。其线膨胀系数为8.6×10⁻⁶/℃，低于许多其他钛合金，减少了温度变化引起的变形问题。

三、机械性能

Ti70钛板的室温力学性能优异，退火态下抗拉强度可达700MPa以上，延伸率≥18%，表现出良好的强度和塑性平衡。该合金在低温环境下仍保持良好的韧性，-40℃时的冲击功可达32J以上，适用于极地海洋环境。

值得注意的是，Ti70钛板的力学性能具有明显的各向异性。研究表明，其横向性能普遍低于纵向性能，这与轧制过程中形成的织构有关。例如，轧制态Ti70钛板的纵向抗拉强度可达740MPa，而横向抗拉强度约为720MPa，降低约2.7%。

热加工对Ti70钛板的力学性能有显著影响。研究显示，650℃热成型后，Ti70钛板的屈服强度为556MPa，与原始轧板相比下降了18%，抗拉强度为708MPa，并未发生明显下降，延伸率为19.5%，与原始轧板相比下降了13%，冲击功为15J，与原始轧板相比增加了25%；850℃热成型后，屈服强度为523MPa，与原始轧板相比下降了23%，抗拉强度为641MPa，与原始轧板相比下降了11%，延伸率为18.5%，与原始轧板相比下降了18%，但冲击功却达到了53J，是原始轧板的4.4倍。

四、耐腐蚀性能

Ti70钛板在海洋环境中表现出优异的耐腐蚀性能：

1.海水腐蚀速率：全浸试验（3.5%NaCl溶液）中腐蚀速率≤0.001mm/a，优于TC4合金。

2.抗点蚀能力：在Cl⁻浓度35,000ppm的海水中，点蚀电位≥+0.8V（SCE），抗缝隙腐蚀性能优于TA10合金。

3.应力腐蚀敏感性：在pH3-11的模拟海水中，应力腐蚀阈值≥75%屈服强度，显著优于不锈钢。

4.抗生物污损：钛合金表面形成的氧化膜具有良好的抗生物附着能力，减少海洋生物污损问题。

Ti70钛板的耐腐蚀性主要来源于其表面形成的稳定氧化膜。在海水环境中，钛表面迅速形成一层致密的TiO₂钝化膜，这层氧化膜在大多数海洋环境中都能保持稳定，提供优异的防护性能。研究表明，Ti70合金在人工海水中的腐蚀电位约为-0.15V（SCE），自腐蚀电流密度约为0.1μA/cm²，显示出良好的耐腐蚀性。

典型案例：某型护卫舰海水淡化装置采用Ti70钛板制造，在Cl⁻浓度20,000ppm的环境中服役8年，腐蚀量不足0.03mm，维护周期延长至6年。另一案例是中国"奋斗者号"深潜器浮力调节系统管路选用Ti70钛板，在10909米深海环境下保持结构稳定性，焊缝探伤合格率100%。

五、国际牌号对应

Ti70钛板是中国自主研发的专用船用钛合金牌号，与国际上的其他钛合金牌号有一定的对应关系。在俄罗斯的钛合金体系中，与之相近的牌号是TA16（ЛT3-B），但Ti70在成分和性能上进行了优化，更适合中国海洋环境的需求。

需要注意的是，Ti70与美国的Grade7钛合金不同。美国Grade7钛合金（Ti-0.15Pd）是在纯钛基础上添加钯元素提高耐腐蚀性，而Ti70是一种近α型合金，两者在成分和应用上有明显区别。

六、加工注意事项

6.1锻造工艺

5.β相区锻造：加热至850-900℃，采用液压机进行多向锻造，总变形量≥70%，细化晶粒并消除原始β晶界。

6.终锻温度：≥750℃，避免低温锻造导致裂纹。

7.冷却方式：锻造后应缓慢冷却，避免急冷产生内应力。

6.2切削加工

8.采用硬质合金刀具，切削速度≤60m/min（仅为TC4的60%），进给量≤0.15mm/r，需使用高压冷却液（压力≥20MPa）防止刀具磨损。

9.避免使用含硫切削液，防止氢脆风险。

10.加工前需进行退火处理，降低材料硬度，提高切削性能。

6.3焊接工艺

11.TIG焊：采用高纯氩气（≥99.999%）保护，焊接电流120-150A，层间温度≤150℃，焊缝深宽比≥2:1。

12.电子束焊：真空度≤10⁻³Pa，加速电压150kV，束流30mA，焊缝深宽比≥3:1。

13.焊缝检测：采用超声波探伤（GB/T11345-2022），缺陷当量≤φ0.8mm，符合GB/T3621-2022标准。

14.焊后处理：焊接后需进行消除应力退火，温度为550-600℃，保温1-2小时。

6.4表面处理

15.酸洗采用HF:HNO₃=1:3混合酸，温度30-40℃，时间5-10分钟，去除氧化皮并形成钝化膜。

16.喷涂纳米陶瓷涂层（如Al₂O₃-TiO₂）可提升耐磨蚀性能3倍以上。

17.表面抛光处理可提高耐腐蚀性，减少海洋生物附着。

七、常见产品规格

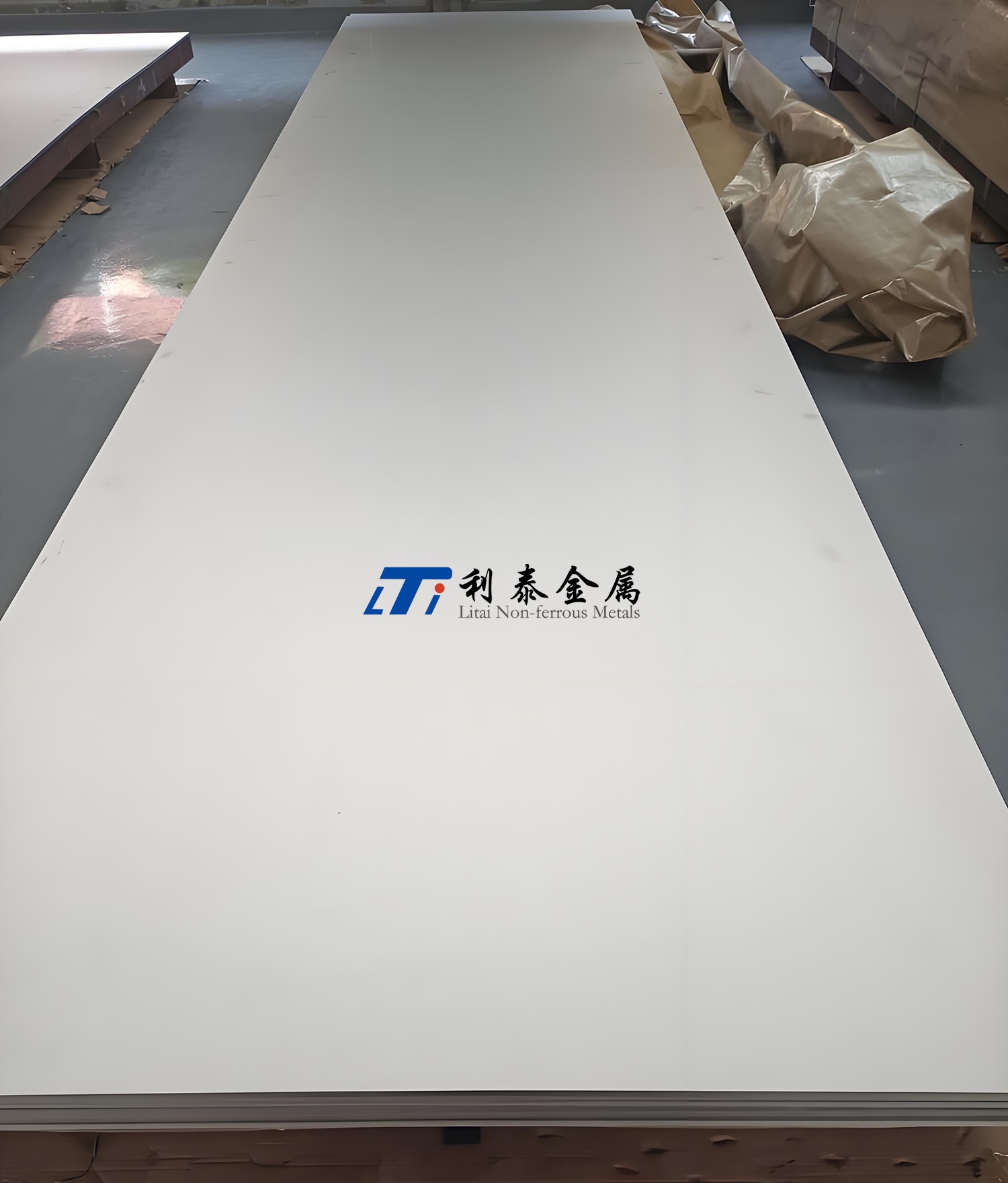

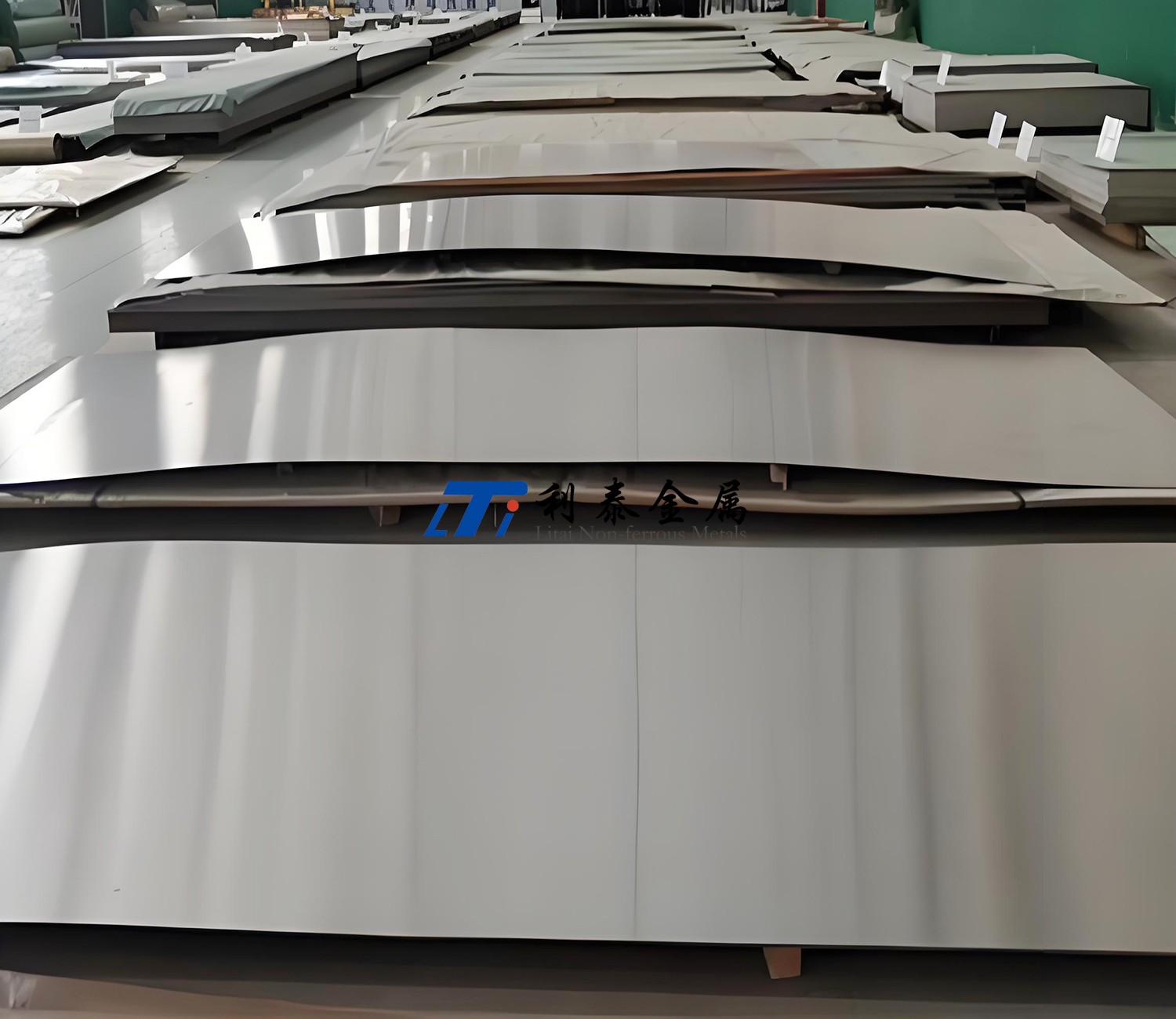

Ti70钛板的常规供货状态有热轧态（R）、冷轧态（Y）和退火态（M）三种。热轧板的厚度通常为4-50mm，宽度可达2500mm，长度可达6000mm；冷轧板的厚度一般为0.8-4mm，宽度可达1500mm，长度可达3500mm。

在实际应用中，Ti70钛板的尺寸规格可根据客户需求进行定制。例如，某型驱逐舰声纳导流罩采用的Ti70钛板规格为4×900～1000×Lmm，而某海上风电平台海水冷却系统使用的Ti70钛板规格为6×900～1000×Lmm。

八、制造工艺与工艺流程

8.1熔炼工艺

Ti70钛合金铸锭是经真空自耗电弧炉三次熔炼得到，具体化学成分需严格控制。熔炼过程中，通过精确控制Al、Zr、Fe等元素的添加量，确保合金成分均匀稳定。三次熔炼工艺可有效降低杂质含量，提高材料纯度，保证后续加工性能和最终产品质量。

8.2锻造与轧制

铸锭在β相区开坯，经多火次锻造后，末火次在α+β两相区锻成板坯。板坯经表面处理后在β转变温度以下开坯，在α+β两相区多火热轧到8.0mm，然后中间退火和酸洗，热轧在两辊可逆式热轧机上进行。之后，经两辊可逆式冷轧机轧制5.0mm，经580℃×45min成品热处理。

研究表明，Ti70钛板的再结晶过程对其性能有重要影响。Ti70冷轧板材在612℃保温30min开始再结晶，硬度HRC降低量达50%；684℃保温30min完成再结晶，硬度HRC降低量达80%。因此，成品退火温度一般控制在580-620℃之间，以获得均匀的再结晶组织。

8.3典型工艺流程

1.真空自耗电弧炉熔炼→铸锭

2.β相区开坯→多火次锻造→板坯

3.表面处理→α+β两相区热轧→中间退火→酸洗

4.冷轧→成品退火→精整→检验→包装

8.4关键工艺参数控制

5.热轧温度：在α+β两相区（800-850℃）进行，终轧温度≥700℃，厚度控制精度±0.1mm。

6.冷轧变形量：通常控制在30-50%之间，以获得良好的综合性能。

7.退火工艺：中间退火温度为650-700℃，保温1-2小时；成品退火温度为580-620℃，保温45-60分钟。

九、执行标准

Ti70钛板的生产和检验严格遵循相关标准。其中，GB/T3621-2022《钛及钛合金板材》是最主要的国家标准，规定了钛及钛合金板材的技术要求、试验方法、检验规则以及标志、包装、运输、贮存等。

GJB2744A-2018《舰船用钛合金板材规范》是中国军用标准，对Ti70钛板在军舰和海洋工程中的应用提出了更严格的要求。该标准特别关注材料的耐海水腐蚀性、焊接性能和低温韧性等指标。

CB20094-2012《深海载人装备用钛合金材料技术条件》是针对深海装备用钛合金材料的行业标准，对Ti70钛板在深海高压环境下的性能提出了特殊要求。

十、核心应用领域与突破案例

10.1船舶与海洋工程

8.案例1：某型驱逐舰声纳导流罩采用Ti70钛板制造，透声性能较传统钢质结构提升40%，在南海海域服役5年无腐蚀开裂。

9.案例2：中国"奋斗者号"深潜器浮力调节系统管路选用Ti70钛板，在10909米深海环境下保持结构稳定性，焊缝探伤合格率100%。

10.案例3：某型护卫舰海水淡化装置采用Ti70钛板制造，在Cl⁻浓度20,000ppm的环境中服役8年，腐蚀量不足0.03mm，维护周期延长至6年。

10.2海洋能源装备

11.案例1：某海上风电平台海水冷却系统采用Ti70钛板制造，在Cl⁻浓度15,000ppm的环境中，使用寿命较不锈钢延长8倍，年维护成本降低70%。

12.案例2：荔湾3-1气田采油树采用Ti70钛板制造，在硫化氢（H₂S）浓度1000ppm的工况下，使用寿命较不锈钢延长10倍。

13.案例3：某LNG储罐使用Ti70钛板制造低温管道，在-196℃的超低温环境下仍保持良好的韧性和耐腐蚀性，替代了传统的9%镍钢。

10.3深海探测装备

14.案例1：某型深海无人潜器的耐压壳体采用Ti70钛板制造，可承受6000米深海压力，在多次深潜试验中表现出色。

15.案例2：深海传感器外壳使用Ti70钛板制造，在长期海水浸泡和高压环境下，仍保持良好的密封性和电绝缘性能。

16.案例3：某型深海观测设备的框架结构采用Ti70钛板制造，在海底长期服役过程中，未出现明显腐蚀和变形。

十一、先进制造工艺进展

11.1超塑成型技术

西北有色金属研究院采用超塑成型技术制备Ti70钛板，成型精度达±0.1mm，已应用于某型潜艇耐压壳体原型件。超塑成型技术可实现复杂曲面的高精度成型，减少加工余量和后续处理工作量，提高材料利用率和生产效率。

11.2表面纳米化处理

超声喷丸技术使Ti70钛板表层晶粒细化至50nm，疲劳强度提升20%，已在某型护卫舰推进轴中试用。表面纳米化处理可显著改善材料的表面性能，提高抗疲劳和耐腐蚀能力，延长使用寿命。

11.3电子束焊接技术

采用真空电子束焊接（加速电压150kV，束流30mA），焊缝深宽比≥3:1，焊接变形量≤0.5mm/m，已应用于LNG储罐制造。电子束焊接技术具有能量密度高、焊缝深宽比大、热影响区小等优点，特别适合Ti70钛板的焊接。

11.4激光选区熔化（SLM）技术

激光选区熔化（SLM）3D打印技术实现Ti70钛板微流道一体化成型，材料利用率提升至95%，流道尺寸精度达±3μm。这项技术可实现传统加工方法难以完成的复杂结构，为海洋能源装备的轻量化和功能集成提供了新途径。

11.5卷对卷（R2R）磁控溅射镀膜技术

卷对卷磁控溅射镀膜系统将镀镍层沉积速率提升至50nm/s，涂层厚度波动控制在±5%以内。该技术可实现大面积、均匀的金属涂层，提高Ti70钛板的耐腐蚀性和耐磨性。

十二、国内外产业化对比

中国Ti70钛板的产业化始于2010年代，经过多年发展，已形成一定规模。宝钛股份、西部材料、宝色股份等企业已实现Ti70钛板的批量生产，并在海洋工程和深海装备中得到应用。

在熔炼技术方面，中国已能稳定生产φ680mm的Ti70铸锭，但与国际先进水平的φ800mm铸锭相比，仍有差距。大尺寸铸锭可减少后续加工道次，提高成材率和生产效率。

在板材尺寸方面，中国Ti70钛板的最大宽度为2500mm，而日本已能生产3000mm宽的钛板。宽幅板材可减少焊缝数量，提高结构完整性和可靠性，特别适合大型海洋装备的制造。

在加工效率方面，中国Ti70钛板的热轧成材率为65-70%，而俄罗斯可达75-80%。提高成材率可降低生产成本，提高市场竞争力。

在产品精度方面，中国Ti70钛板的厚度公差为±0.1mm，平面度≤3mm/m，而欧洲同类产品的厚度公差可达±0.05mm，平面度≤2mm/m。提高产品精度可减少后续加工工作量，提高装配效率。

十三、与其他钛合金的区别

Ti70钛板与其他船用钛合金相比，具有以下特点：

与Ti31相比：Ti70的强度略高（700MPavs600-750MPa），但Ti31的焊接性能更好，更适合需要大量焊接的船体结构。Ti70的成本低于Ti31，适合非承力部件和低温环境。

与Ti75相比：Ti75的深海耐压性能更好，可承受6000米水深压力，而Ti70更适合中等深度（3000米以内）的海洋环境。Ti75的抗硫化物腐蚀性能优于Ti70，更适合含硫油气田环境。

与Ti80相比：Ti80是高强钛合金，抗拉强度可达950-1100MPa，主要用于潜艇耐压壳体和舰船装甲等对强度要求极高的部位。Ti80的成本显著高于Ti70，加工难度也更大。

与TC4相比：TC4是应用最广泛的钛合金，综合性能优异，强度、耐腐蚀性和加工性都比较均衡。与TC4相比，Ti70的耐海水腐蚀性更好，成本更低，但强度略低。

与TA5相比：TA5是传统的船用钛合金，成本低，耐海水腐蚀性好，但强度和低温韧性不如Ti70。Ti70在低温环境下的韧性显著优于TA5，更适合极地海洋环境。

与TA10相比：TA10的耐缝隙腐蚀和抗生物污损性能优于Ti70，特别适合海水淡化设备和海底观测仪器等容易发生缝隙腐蚀的场合。但TA10的强度较低，不适合承受较大载荷的结构件。

十四、技术挑战与前沿攻关

14.1技术挑战

大尺寸板材制造：国内Ti70钛板最大宽度2500mm，而海洋平台需3000mm以上宽幅板材，需突破轧制力分配与板形控制技术。宽幅板材可减少焊缝数量，提高结构完整性，但对轧制设备和工艺提出了更高要求。

焊接变形控制：大厚度板材焊接后变形量可达4mm/m，需开发自适应矫正技术（如激光热应力消除）。焊接变形会影响结构尺寸精度和性能，增加后续校形工作量和成本。

成本控制：Ti70钛板成本较TA5合金高20%，需通过复合熔炼工艺（如电子束冷床炉熔炼）降低杂质含量并提升成材率。降低成本是扩大Ti70钛板应用范围的关键。

深潜高压环境适应性：在深海高压环境下，Ti70钛板的长期性能稳定性和可靠性需要进一步研究。深海环境中的高压、低温、低氧等因素会影响材料的力学性能和腐蚀行为。

14.2前沿攻关

稀土微合金化：添加0.05%La或Ce，改善焊接热影响区韧性，减少裂纹敏感性，已在某型护卫舰焊接中试用。稀土元素可细化晶粒，改善组织均匀性，提高材料的综合性能。

智能化生产：引入AI视觉检测系统，实时监控轧制过程，厚度公差控制精度提升至±0.05mm，已在某企业试点。智能化生产可提高产品质量稳定性和生产效率，降低人工成本。

绿色制造工艺：推广电子束熔炼替代传统VAR工艺，能耗降低30%，已在某钛业公司示范线运行。绿色制造工艺可减少能源消耗和环境污染，符合可持续发展要求。

超低温韧性提升：针对北极冰区船舶，优化Ti70钛板低温韧性（-50℃冲击功≥50J），已应用于某破冰船推进轴。提升超低温韧性可扩大Ti70钛板在极地海洋环境中的应用。

氢脆防护技术：研究Ti70钛板在含氢环境中的行为，开发有效的氢脆防护技术。在深海低溶解氧环境下，钛合金表面氧化膜破裂后难以修复，容易发生氢脆，影响材料的安全性和可靠性。

十五、趋势展望

15.1绿色制造与循环经济

推广电子束熔炼技术：电子束熔炼技术可降低能耗30%，减少杂质含量，提高材料纯度和性能。该技术已在某钛业公司示范线运行，未来将逐步推广应用。

发展废钛再生技术：开发Ti70钛板电解再生技术，回收率>95%，碳足迹降低50%。废钛再生可降低原材料成本，减少资源浪费，促进循环经济发展。

15.2智能化与数字化

数字孪生技术应用：数字孪生模型优化轧制参数，使板材性能波动范围缩小至±3%。数字孪生技术可实现生产过程的精准控制和优化，提高产品质量稳定性。

结构健康监测系统：开发集成光纤传感器的Ti70钛板，实现实时腐蚀状态监测和寿命预警。结构健康监测系统可提高海洋装备的安全性和可靠性，减少维护成本和停机时间。

15.3材料创新与应用拓展

极地海洋工程应用：优化Ti70钛板低温韧性（-50℃冲击功≥50J），应用于破冰船外壳和低温管路系统。极地海洋资源开发是未来重要方向，对材料的低温性能提出了更高要求。

新能源领域拓展：将Ti70钛板的抗冲击技术迁移至新能源汽车电池包框架，减重30%且抗碰撞性能提升50%。新能源领域的轻量化需求为Ti70钛板提供了新的应用机会。

跨材料复合应用：Ti70钛板与碳纤维复合材料结合，用于深海立管制造，强度提升40%，重量降低35%。跨材料复合应用可充分发挥各材料的优势，实现结构的轻量化和高性能。

15.4深海资源开发

深海矿产资源开发装备：开发适用于深海矿产资源开发的Ti70钛板装备，如采矿机框架、输送管道等。深海矿产资源是未来重要的战略资源，开发相关装备需要高性能材料支持。

海底观测网络：Ti70钛板用于海底观测网络的传感器封装和支撑结构，实现长期可靠的海洋环境监测。海底观测网络是海洋科学研究和资源开发的重要基础设施。

15.53D打印技术应用

定制化推进器：激光粉末床熔融（LPBF）成型Ti70钛合金推进器，减重30%。3D打印技术可实现复杂结构的直接制造，提高设计自由度和材料利用率。

拓扑优化结构：随着增材制造（3D打印钛粉SLM工艺）成本下降，未来可能出现拓扑优化的Ti70轻量化耐压结构，进一步推动深海装备的技术革命。拓扑优化可在保证结构性能的前提下实现最大程度的轻量化。

总结

Ti70钛板凭借"耐蚀-高强-低成本"的综合优势，在海洋能源与船舶工程领域占据重要地位。随着大尺寸板材制造技术突破（如电子束熔炼、超塑成型）和智能化生产的推进，其应用场景将从传统结构件向极地装备、新能源等领域延伸。

未来需重点攻关宽幅板材轧制、焊接变形控制及成本优化技术，同时推动绿色制造与军民融合，进一步释放Ti70钛板的产业价值。随着深海资源开发和极地海洋工程的推进，Ti70钛板将在海洋能源领域发挥越来越重要的作用，为我国海洋强国战略提供有力支撑。
