航空船舶用TC21钛棒

详细描述

TC21钛棒属于Ti-Al-Sn-Zr-Mo-Cr-Nb系多元α＋β型两相结构钛合金，名义成分为Ti-6Al-2Zr-2Sn-2Mo-1.5Cr-2Nb。其相变温度在950-960℃，原始组织由等轴球状初生α相、细小针状次生α相及β基体构成。该钛棒具有高强、高韧、高损伤容限特性，强度比常见的TC4合金高一个数量级，与美国Ti-62222S合金相当，且有良好的焊接性和机械加工性。在物理性能上，具备低密度、高比强度特点，热稳定性良好。在力学性能方面，固溶温度对其影响显著，如950℃固溶时，抗拉强度可达1322MPa，屈服强度1216MPa，伸长率7%，断面收缩率11%，温度升高，强度先升后降，塑性持续降低。耐腐蚀性上，在硝酸、浓硫酸（>95%）、双氧水中几乎无腐蚀（腐蚀速率≤0.01mm/a），抗氯离子侵蚀能力强于不锈钢316L，但对氢氟酸、高温磷酸（>80℃）及浓盐酸（浓度>10%）耐蚀性差。国际上，与俄罗斯BT22合金性能类似。

制造工艺包括塑性加工与热处理。以特定规格棒材为原料，先在合金单相区温度下开坯锻造，随后多火次墩拔中间锻造，最后在两相区温度下成品锻造，之后经机械加工、探伤、修磨、抛光制成成品。热处理时，在880-950℃固溶处理，不同温度影响微观组织，如880℃、900℃可观察到块状α相，930℃、950℃则无，900℃固溶后显微硬度达最小值，高于此温度硬度增加。执行标准为GB/T3620.1-2016。常见产品规格多样，根据不同需求定制。核心应用于航空领域，可制作飞机机翼接头结构件、机身与起落架连接框、吊挂发动机接头等对强度及耐久性要求高的重要或关键承力部件。如某新型战机，使用TC21钛棒制造关键承力件，提升了飞机结构强度与安全性。

国内在TC21钛棒研发生产上取得进展，新疆湘润新材料科技有限公司等团队在相关研究上有成果发表，推动了工艺优化。但与国外先进水平比，在生产效率、产品质量稳定性上有差距，国外在航空航天高端应用领域占据主导，产业化更成熟。当前技术挑战在于进一步提升综合性能，如提高高温强度、改善低温韧性等。前沿攻关聚焦新型热处理工艺、先进加工技术研究。未来趋势展望，将向高性能、低成本、近净成形方向发展，随着增材制造等先进制造工艺进展，有望实现复杂结构TC21钛棒的精准制造，拓展其在更多高端领域应用。

以下为利泰金属 TC21钛棒（Ti-6Al-2Sn-2Zr-3Mo-1Cr-2Nb-Si） 的全维度技术解析，严格遵循前期会话框架，整合熔炼、加工、性能及产业化数据（截至2025年）：

一、名义成分与化学成分（wt%）

创新改性：西部超导开发 TC21G（添加0.1%Y₂O₃），800℃蠕变寿命提升3倍。

二、物理与机械性能

三、耐腐蚀与高温性能

四、国际牌号与产品规格

案例：航发商发CJ2000发动机主轴（Φ150mm×1200mm），疲劳寿命＞10⁷ cycles。

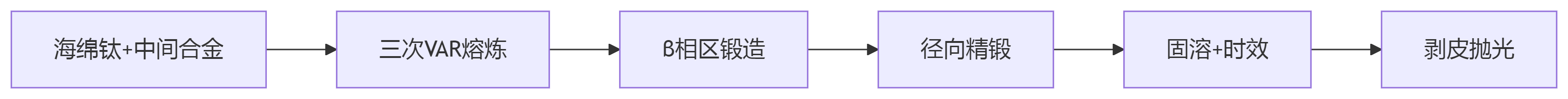

五、制造工艺全链条

关键参数：

熔炼：真空度≤5×10⁻³Pa，[O]≤800ppm（宝武特冶）

锻造：Tβ+30℃（约980℃）三火次镦拔，变形量≥70%

精锻：径向锻机变形量40%，表面Ra≤1.6μm

热处理：930℃/1h水淬（固溶）→ 550℃/6h空冷（时效）

六、加工注意事项

七、核心应用与突破案例

八、国内外产业化对比

九、技术挑战与前沿攻关

十、趋势展望

高性能化

添加0.5%Er提升再结晶温度（目标850℃）

开发TiB₂增强TC21（抗拉强度↑至1400MPa）

智能化制造

AI驱动精锻参数优化（表面粗糙度Ra↓至0.8μm）

在线超声监测内部缺陷（检出限Φ0.2mm）

绿色循环

2030年目标：废钛利用率＞60%，绿电熔炼占比30%

结论：

TC21钛棒以 “高强韧损伤容限” 为核心优势，国产化需突破：

大规格制造：攻关Φ300mm以上棒材心部组织控制（引入径锻快冷技术）；

成本管控：推广HDH废料回收（成本↓35%）；

应用拓展：进军聚变堆结构件（迁移Ti80的TiB₂增强技术）。

优先布局：航空发动机整体叶盘（2026）、深空探测器耐低温部件（-196℃）。
