新一代特种锆板材料迭代逻辑探究：传统锆板成型工艺痛点优化方案、等离子电解氧化表面功能改性技术落地方式、核用新型锆合金板材国产化进程

锆板作为锆及锆合金的重要产品形态，在化工耐蚀设备、核工业结构件、医疗器械及海洋工程等领域承担着关键材料角色。本文系统阐述锆板的材质体系、性能特征、标准规范、制造工艺及关键技术难点，结合典型工程应用案例，梳理未来发展方向，并为终端用户提供科学的选购方法论。

一、锆板的定义与材质体系

1.1 定义

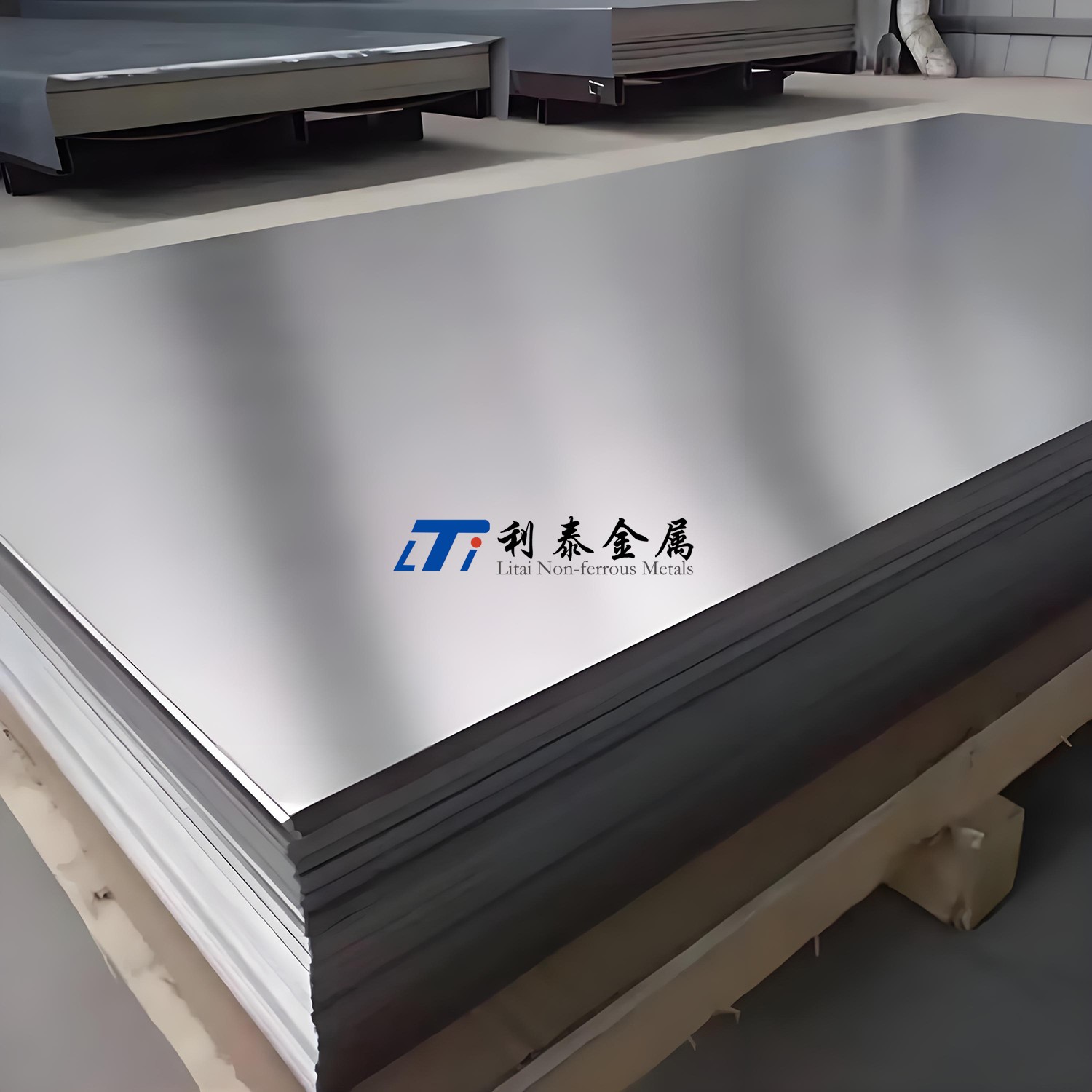

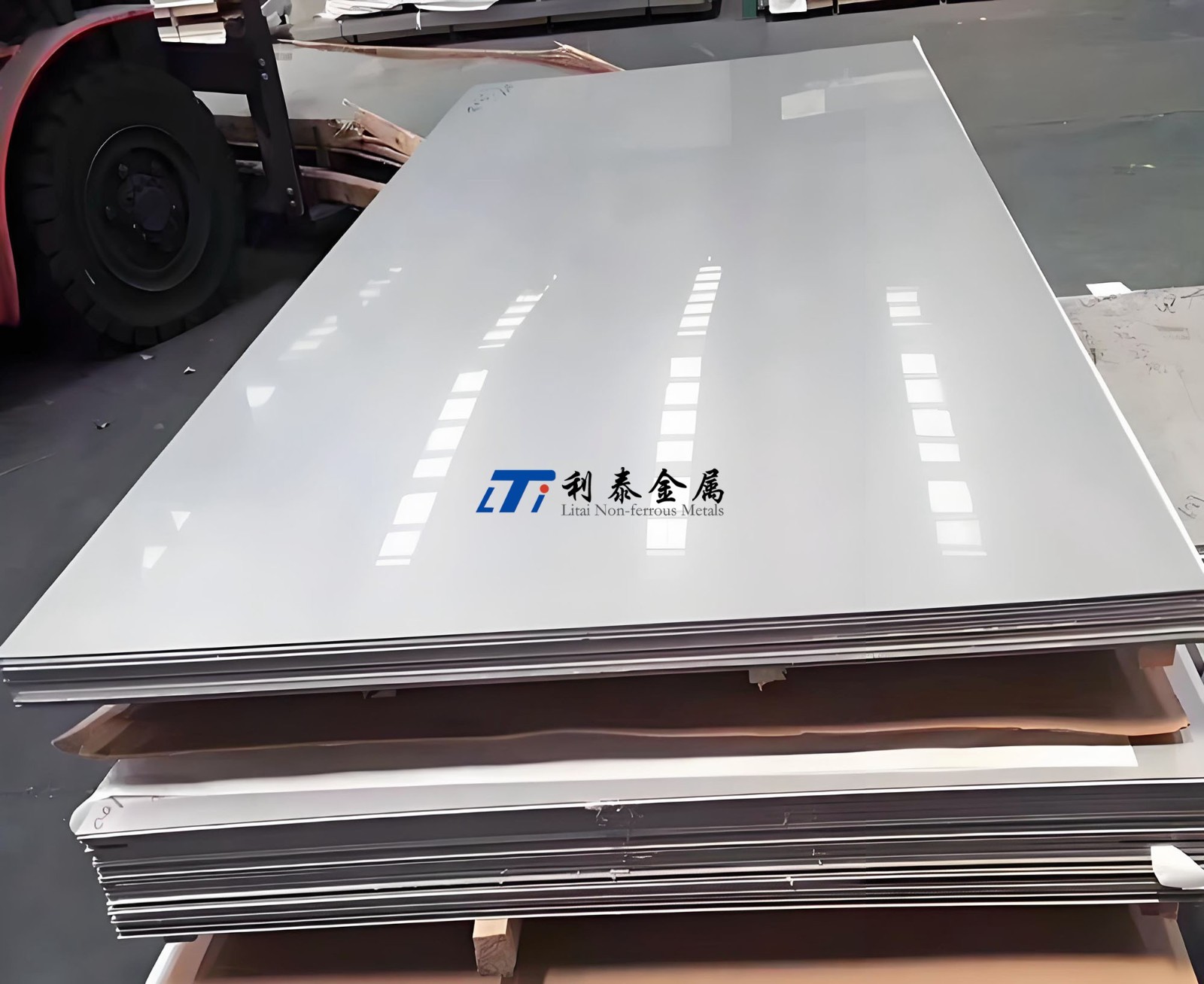

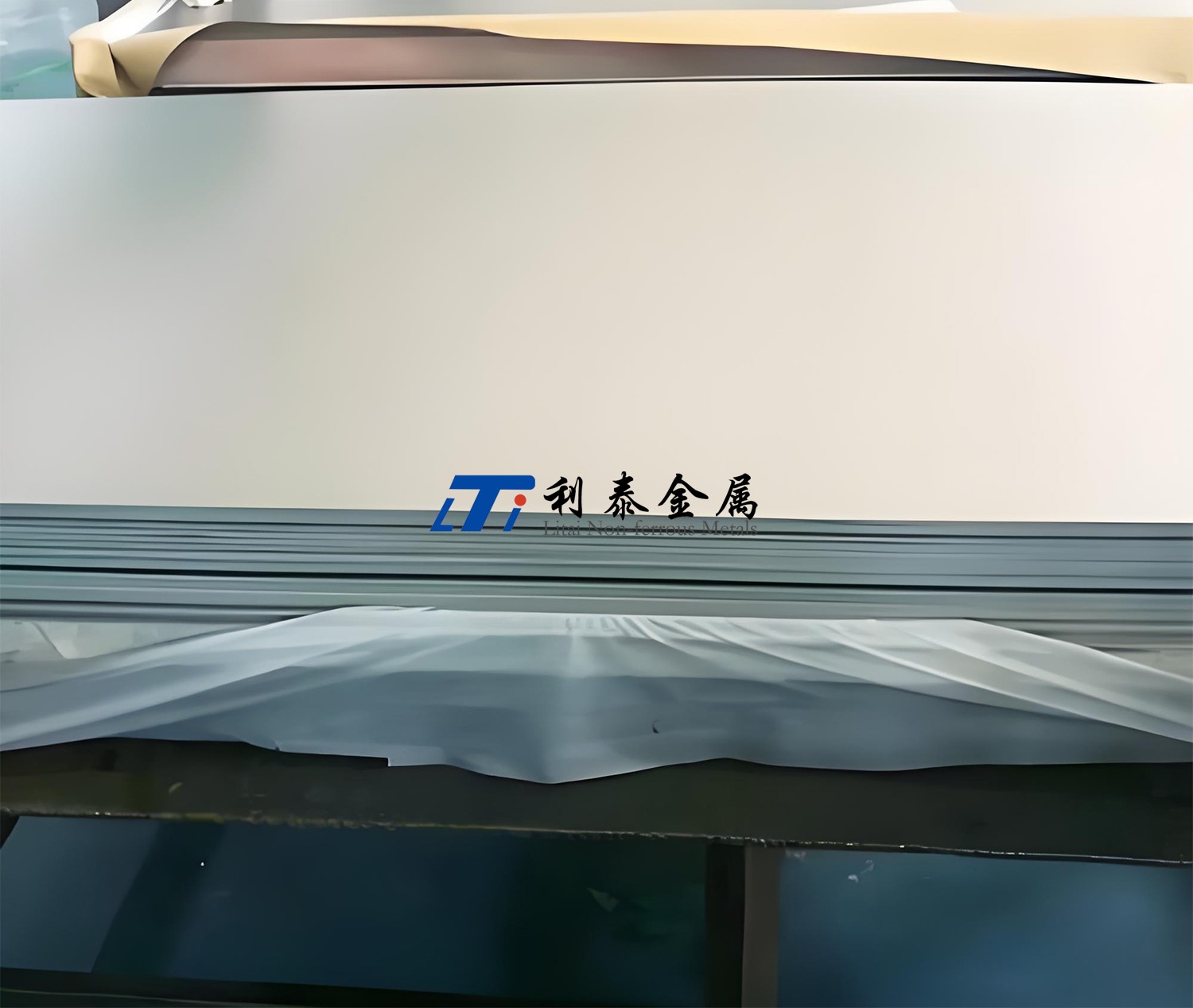

锆板是以金属锆为基体，通过真空熔炼、热轧、冷轧及热处理等工艺制成的平板状金属材料。根据纯度等级和合金化程度，可分为工业纯锆板和锆合金板两大类。锆板厚度范围通常覆盖0.5 mm至80 mm，宽度可达1500 mm，长度根据需求定制，表面状态包括热轧酸洗态、冷轧光亮态及抛光态。

1.2 材质牌号与化学成分

锆板的核心牌号体系依据ASTM和国标并行建立，主要牌号及其化学成分如下：

间隙元素控制是锆板质量的核心指标。工业级锆板要求氧含量≤0.16%、氮≤0.025%、氢≤0.005%；核级锆板则要求铪含量≤0.01%（需经锆铪分离），氧≤0.10%，氢≤25 ppm。

1.3 物理性能基准

锆的密度约6.51 g/cm³，熔点1852℃，沸点4377℃，热膨胀系数（20–100℃）约为5.7×10⁻⁶/℃，导热率约22.6 W/(m·K)。这些物理参数决定了锆板在高温、高应力环境下的尺寸稳定性。与钛合金（密度4.5 g/cm³）相比，锆板不具备轻量化优势，但其耐蚀边界和核性能构成了不可替代的应用逻辑。

二、锆板的性能特点

2.1 卓越的化学稳定性

锆板表面形成的ZrO₂氧化膜致密、稳定且具有自愈合能力。在沸腾的37%盐酸中，Zr702的腐蚀速率低于0.01 mm/a；在70℃以下、浓度不超过60%的硫酸中，腐蚀速率同样维持在极低水平。这一耐蚀性能约为钛合金的10倍以上，接近钽材水平，但成本显著低于钽。

需要特别指出的是，锆对氢氟酸（HF）及含氟离子介质极度敏感，腐蚀速率可超过10 mm/a，这是锆板应用中的绝对禁区。

2.2 力学性能特征

以Zr702为例，典型室温力学性能为：抗拉强度≥380 MPa，屈服强度≥205 MPa，延伸率≥16%。Zr705因添加了铌元素，强度显著提升，抗拉强度可达550 MPa以上，屈服强度≥380 MPa，适用于需要承受较高机械载荷的结构场景。

锆的加工硬化倾向明显，冷变形后强度提升但塑性下降，因此冷轧过程中必须配合中间退火以恢复加工性能。

2.3 核性能优势

核级锆合金（如Zr-4/R60704）的热中子吸收截面仅为0.18靶恩（barn），这一物理常数决定了其在核反应堆燃料包壳及堆内结构件中的不可替代地位。同时，锆合金在300℃高温高压水环境中表现出优异的抗水侧腐蚀性能和抗辐照肿胀能力。

2.4 生物相容性

锆无磁性、无细胞毒性，表面可形成生物活性氧化层，经羟基磷灰石涂层或微弧氧化处理后，骨整合能力进一步增强。ISO 5832-4标准已将锆纳入外科植入物材料体系。

三、执行标准体系

锆板的生产、检验与交付遵循多层次标准体系，不同应用场景对应不同的标准层级：

3.1 国际标准

ASTM B551/B551M：锆及锆合金板材、薄板和带材的通用技术规范，涵盖化学成分、力学性能、尺寸公差及检测方法，是工业级锆板最广泛引用的基础标准。

ASTM B352/B352M：核级锆合金板材、带材和板材的专项标准，对铪含量、辐照性能及高压釜腐蚀试验提出附加要求。

ASME SB-551/SB-352：压力容器及核设备用锆板的补充技术条件，纳入ASME锅炉及压力容器规范第Ⅷ卷。

3.2 国内标准

GB/T 8769：锆及锆合金板材和带材，等效采用ASTM B551，适用于一般工业用途。

GB/T 26314：核级锆及锆合金板材和带材，对核级材料的化学成分、力学性能、晶粒度及无损检测提出更严苛要求。

GB/T 21183：锆及锆合金板、带、箔材的尺寸及允许偏差。

YS/T XXXX（预审稿）：板式换热器用锆板行业标准，针对冷（热）冲压成形的传热板用锆板材制定专项技术要求。

3.3 特殊认证要求

核工业用锆板需满足IAEA《核材料管制导则》（INFCIRC/225）及ASME NQA-1核质保体系要求；医疗器械用锆板需通过ISO 5832生物相容性测试及生物学评价。

四、加工工艺与关键技术

4.1 熔炼：杂质控制的源头

锆在高温下化学活性极高，与氧、氮、氢的反应倾向远强于钛。因此，锆板熔炼必须在真空或高纯惰性气氛中进行：

真空电弧熔炼（VAR）：主流工艺，通过2–3次重熔确保锭坯成分均匀性，工业级锆板氧含量可控制在≤0.16%。

电子束熔炼（EBM）：用于超高纯度要求场景，可进一步降低间隙元素含量，杂质总量可控制在0.1%以下。

核级锆板的关键前置工序是锆铪分离。由于铪的热中子吸收截面高达115靶恩，核级锆要求Hf≤0.01%，必须通过熔盐蒸馏或溶剂萃取法实现锆铪分离，这是核级与工业级锆板成本差异的主要来源。

4.2 热加工：组织调控的核心

锆锭加热至750–850℃进行热轧，总变形量通常要求≥80%，以破碎铸造组织、细化晶粒。终轧温度需控制在600℃以上，防止因温度过低产生冷裂纹。

热加工中的关键技术难点在于相变点控制。锆的α/（α+β）相变点约780℃，在相变点附近的热轧温度直接影响板材的织构取向和力学性能各向异性。研究表明，在相变点以下进行多道次热轧，有利于形成有利于冲压成形的基面织构。

4.3 冷轧与退火

冷轧每道次变形量通常控制在≤30%，以避免过度加工硬化导致开裂。中间退火温度550–650℃，退火气氛为高纯氩气或真空，退火时间根据板材厚度调整。对于核级Zr-4板材，β淬火（1020℃保温后水淬）+ 580℃时效处理是优化抗辐照性能和耐水腐蚀性能的标准工艺路线。

4.4 表面处理

锆板表面需经酸洗处理，典型酸洗液配方为10% HNO₃ + 2% HF溶液，用于去除热轧或退火过程中形成的氧化层。精密级锆板表面粗糙度Ra≤1.25μm，一般级Ra≤3.2μm。必要时可进行机械研磨或表面纳米化处理，以提升表面硬度及耐磨性能。

4.5 复合板制造技术

为降低全锆设备的制造成本，锆-钢复合板在化工领域应用广泛。由于锆与钢的物理性能差异较大，爆炸复合时通常需添加纯钛作为过渡层，以提高结合强度。复合板制造工艺的复杂性在于控制爆炸参数，确保锆覆层厚度均匀、结合面无裂纹及未焊合缺陷。

五、加工流程详解

典型锆板的全流程制造路径如下：

步骤1：原料制备

海绵锆经氯化、还原提纯，核级原料需额外进行锆铪分离

配料计算，确保合金元素（Sn、Nb、Fe、Cr等）含量符合目标牌号

步骤2：熔炼铸锭

真空自耗电弧熔炼（VAR），2–3次重熔

铸锭密度≥6.49 g/cm³，两端面加工45°倒角

超声波探伤检测内部缺陷

步骤3：热加工开坯

铸锭加热至750–850℃

多道次热轧至目标厚度范围的板坯

总变形量≥80%，终轧温度≥600℃

步骤4：冷轧精整

冷轧至成品厚度，道次变形量≤30%

中间退火550–650℃，消除加工硬化

最终退火控制晶粒度（核级要求ASTM E112评级≤7级）

步骤5：表面处理

酸洗去除氧化层

抛光或钝化（根据客户需求）

表面粗糙度检测

步骤6：终检与交付

化学成分全分析（光谱法）

力学性能测试（室温拉伸、弯曲）

晶粒度测定（GB/T 6394/ASTM E112）

无损检测（超声波、涡流探伤）

核级材料附加高压釜腐蚀试验

出具材质证明书（MTC），包含完整追溯信息

六、具体应用领域与典型案例

6.1 化工行业：耐蚀设备的"终极防线"

应用场景： 锆板在化工领域的核心价值在于承受钛合金及不锈钢无法耐受的腐蚀环境。典型部件包括硫酸浓缩器内衬、醋酸反应釜衬板、盐酸储罐覆层、换热器管板及封头。

典型案例1：硫酸蒸发器 某大型化工企业在60%硫酸浓缩装置中，原采用哈氏合金C-276衬里，运行3年后出现局部点蚀穿孔。更换为Zr702板材衬里后，在180℃、60%硫酸工况下连续运行超过8年，腐蚀监测显示年腐蚀速率低于0.005 mm，设备寿命显著延长。该案例验证了锆板在强还原性酸环境中的长期稳定性。

典型案例2：农药反应器 在有机磷农药中间体生产过程中，反应介质含浓盐酸、溴离子及有机溶剂，原使用搪玻璃反应釜，频繁出现爆瓷问题。采用8 mm厚Zr702板材作为反应釜整体内衬后，消除了爆瓷风险，产品纯度提升，年维修停机时间减少约70%。

典型案例3：板式换热器 板式换热器用锆板需具备良好的冷冲压成形性能。某氯碱企业采用1.2 mm厚Zr702板材制造板式换热器传热板片，用于含氯离子及稀硫酸的冷却工段，替代原钛板换热器。运行数据显示，在80℃、pH 1–2的工况下，锆板换热器寿命较钛板延长3倍以上，且未出现点蚀及缝隙腐蚀。

6.2 核工业：堆内结构与安全屏障

应用场景： 核级锆板主要用于燃料组件结构件、控制棒导向管、定位格架及端板等非包壳类结构件。虽然燃料包壳管以管材形态为主，但锆板在核废料处理容器、辅助冷却系统隔板及实验堆结构件中同样有重要应用。

典型案例： 某研究堆改造项目中，辅助冷却系统的挡水隔板原采用不锈钢制造，在辐照环境下出现应力腐蚀开裂。更换为Zr-4（R60704）板材后，利用其低中子吸收截面及优异的耐辐照水腐蚀性能，解决了辐照辅助下的应力腐蚀问题，同时避免了对堆芯中子通量的干扰。

6.3 医疗器械：高端植入材料

应用场景： 锆板经精密轧制至0.5–2.0 mm厚度后，用于制造骨科接骨板、牙科种植体基台及手术器械。锆的生物惰性优于不锈钢，且表面可着色（阳极氧化），满足牙科美学修复需求。

典型案例： 某医疗器械企业将Zr702板材经激光切割、微弧氧化处理后，制成颅颌面修复接骨板。临床跟踪显示，术后6个月骨整合效果良好，无排异反应，且CT/MRI检查无伪影干扰。

6.4 海洋工程与海水淡化

应用场景： 锆板用于海水淡化蒸发器衬板、深海探测设备耐压壳体及海水泵阀部件。在含高浓度Cl⁻的海水中，锆的耐点蚀及缝隙腐蚀能力远超不锈钢和钛合金。

典型案例： 某海水淡化项目在多效蒸馏装置中采用Zr702板材作为蒸发器传热面衬里，在90℃海水工况下运行5年，表面未出现生物附着导致的腐蚀坑，维护周期较钛材设备延长50%。

七、未来发展新领域与方向

7.1 锆基复合材料的工程化

锆-钢爆炸复合板已在化工领域取得成熟应用，未来发展方向包括锆-钛-钢多层复合板、锆-陶瓷功能梯度材料等。通过界面冶金控制技术，实现耐蚀层与结构层的性能协同，进一步降低高端设备的材料成本。

7.2 核级锆板的国产化与产能提升

随着我国核电装机容量的持续增长，核级锆材的自主保障能力成为战略性议题。国内龙头企业已建立从海绵锆制备到精密板材加工的完整产业链，N18、N36等新型锆合金板材的研发与工程化应用正在推进，有望逐步替代进口产品。

7.3 薄规格锆板的精密成形技术

板式换热器、电子封装及微型化工反应器对0.1–0.5 mm超薄锆板的需求日益增长。超薄锆板的制造难点在于控制板形、表面质量及冲压成形性能，需要开发专用的冷轧工艺及在线板形控制系统。

7.4 表面功能化改性

通过等离子电解氧化（PEO）、物理气相沉积（PVD）及激光表面合金化等技术，在锆板表面制备耐磨、抗菌或生物活性涂层，拓展其在人工关节、牙科修复及抗菌医疗器械中的应用边界。

7.5 氢能产业链中的储氢应用

锆具备优异的储氢性能，锆基储氢合金板材在固态储氢容器、氢燃料电池双极板等方向具有潜在应用价值。随着氢能产业的规模化发展，锆板在高压储氢及氢纯化设备中的需求有望逐步释放。

八、选购方法与采购建议

8.1 明确应用场景与介质条件

选购锆板的第一步是精确界定工况参数：

腐蚀介质类型及浓度：确认是否含氢氟酸或氟离子（锆材禁区）

工作温度与压力：高温高压工况需选用Zr705等高强度牌号

是否涉及核辐射环境：核级应用必须指定Hf≤0.01%的核级锆板

8.2 标准与牌号匹配

8.3 供应商资质审核要点

熔炼能力：是否具备VAR或EBM熔炼设备，能否提供完整的铸锭追溯信息

核级认证：核级锆板供应商需具备ASME NQA-1核质保体系或等效认证

检测设备：是否配备高压釜腐蚀试验装置、晶粒度分析系统及无损检测设备

复合板能力：如需锆-钢复合板，需确认供应商是否具备爆炸复合资质及过渡层焊接工艺经验

8.4 材质证明书（MTC）核查清单

采购方收到锆板后，应重点核查MTC中的以下项目：

化学成分全分析（特别关注O、N、H、Hf含量）

室温力学性能（抗拉强度、屈服强度、延伸率）

晶粒度评级（核级要求ASTM E112 ≤7级）

超声波探伤报告

高压釜腐蚀试验结果（核级及高耐蚀要求场景）

尺寸公差与表面粗糙度实测值

8.5 成本与交货周期考量

锆板价格显著高于钛板（约为钛板的5–8倍），采购决策应基于全生命周期成本（LCC）分析，而非单纯比较材料单价。在强腐蚀工况下，锆板设备15年以上的免维护寿命往往能够抵消初期投资溢价。交货周期方面，常规工业级Zr702板材约为4–6周，核级锆板因需额外的锆铪分离及认证流程，交货周期通常为10–14周。

九、结语

锆板不是钛板的简单升级替代，而是在特定腐蚀边界、核性能要求及生物相容性场景中具有不可替代性的战略性材料。从化工反应釜的耐蚀衬里到核反应堆的结构隔板，从牙科修复基台到深海耐压壳体，锆板的应用始终遵循"极端环境下的功能唯一性"逻辑。

对于锆板制造商而言，技术竞争力的构建依赖于三个维度：熔炼环节的极限纯度控制、热冷轧过程中的组织均匀性调控，以及面向不同行业标准的全流程质量追溯能力。宝鸡作为中国钛锆产业的核心集聚区，已形成从海绵锆制备到精密板材加工的完整产业链生态，能够为核工业、化工、医疗及海洋工程领域提供符合ASTM、GB、ASME及ISO标准的多牌号、多规格锆板产品。

在工程设计及采购实践中，建议需求方以"介质-温度-压力-标准"四维参数模型进行系统选材，避免将锆板泛化为"万能耐蚀材料"，同时充分评估其在全生命周期内的综合经济性。唯有在精准匹配应用场景的前提下，锆板的高性能价值才能真正转化为工程可靠性。
