TA15钛板是中国国标牌号为GB/T3621的近α型钛合金板材，名义成分为Ti-6.5Al-2Zr-1Mo-1V，专为航空航天高温部件设计，兼具高温强度与焊接性。其化学成分主要包含钛、铝、锆、钼、钒等元素，各元素合理配比赋予其独特性能优势，如室温下抗拉强度≥980MPa、屈服强度≥850MPa，500°C高温强度≥620MPa，工作温度可达500-550°C，且具备良好塑性、韧性与耐蚀性。生产需经三次真空自耗电弧炉熔炼、β相区热轧、双重退火等工艺，执行GB/T3621等中国标准及AMS4916等国际对标标准。
TA15钛板应用广泛，在航空发动机中用于高压压气机叶片，耐550°C高温蠕变且比镍基合金减重35%；在航天飞行器中用于火箭燃料贮箱，可在液氧/液氢环境下无脆裂；还可用于舰船动力的燃气轮机燃烧室壳体及核能设备的反应堆热交换管板等。不过，其面临焊接裂纹、高温氧化、加工硬化等技术挑战，通过激光-电弧复合焊、表面渗硅处理、温轧工艺等创新方案，相关性能得到有效改善。
从经济性与市场前景看，TA15钛板原材料成本中海绵钛占比60-70%，中国航空航天钛材市场中其占比约25%（2023年），2023-2030年CAGR预计8.2%，商业航天等新兴应用需求潜力大。未来技术趋势包括添加稀土元素细化晶粒的合金设计、电子束熔丝沉积近净成形的工艺革新、数字孪生模型优化轧制参数的智能化制造及废钛板电解再生的绿色循环等方向，预计在性能提升、材料利用率提高、碳足迹降低等方面实现突破，2030年全球市场规模或超8亿美元。
1. 名义及化学成分
| 类别 | 描述 |
| 名义定义 | 近α型钛合金，名义成分为Ti-6Al-2Zr-1Mo-1V |
| 化学成分（质量百分比%） | Al:5.5-7.0, Zr:1.5-2.5, Mo:0.5-2.0, V:0.8-2.5, Fe≤0.25, O≤0.15, 余量Ti |
2. 物理性能
| 参数 | 数值 | 对比优势（vs Ti-6Al-4V） |
| 密度 | 4.52 g/cm³ | 与TC4相近 |
| 熔点 | 1600-1660℃ | 高温稳定性提升 |
| 热导率（20℃） | 6.8 W/(m·K) | 高温热传导优10% |
| 线膨胀系数（20-500℃） | 9.2×10⁻⁶/℃ | 热匹配性更佳 |
3. 机械性能
| 性能 | 室温 | 500℃ | 测试标准 |
| 抗拉强度 (MPa) | 980-1080 | 680-750 | GB/T 228.1 |
| 屈服强度 (MPa) | 850-920 | 600-650 | GB/T 228.1 |
| 延伸率 (%) | 10-12 | 15-20 | GB/T 228.1 |
| 断裂韧性 (MPa√m) | 55-70 | 40-50 | GB/T 4161 |
4. 耐腐蚀性能
| 环境 | 表现 | 对比材料 |
| 海洋大气 | 腐蚀速率＜0.001mm/年 | 优于不锈钢316L（0.01mm/年） |
| 高温氧化（550℃） | 氧化增重＜1mg/cm²（100h） | 比Ti-6Al-4V耐氧化性高30% |
| 酸性介质（pH=3） | 需表面钝化处理 | 与纯钛相当 |
5. 国际牌号对应
| 国家/标准 | 牌号 | 主要差异 |
| 中国 | TA15（GB/T 3621） | 高温性能优化 |
| 俄罗斯 | BT20（GOST 23755） | Zr含量略低 |
| 美国 | Ti-6242S（AMS 4919） | 添加0.1%Si |
| 欧洲 | IMI 679（EN 2002） | Mo含量差异 |
6. 加工注意事项
| 工艺环节 | 关键控制点 | 风险规避 |
| 切削加工 | 刀具选用（推荐金刚石涂层刀） | 避免切削速度＞60m/min（易粘刀） |
| 焊接 | 电子束焊（真空度≤5×10⁻³Pa） | 热影响区宽度＜1.5mm |
| 热处理 | 固溶温度930±10℃ | 防止β相晶粒粗化 |
| 表面处理 | 微弧氧化电压≤400V | 避免涂层剥落 |
7. 常见产品规格
| 类型 | 厚度（mm） | 宽度（mm） | 执行标准 |
| 薄板 | 0.5-4.0 | 600-1500 | GJB 2744A |
| 中厚板 | 4.0-20.0 | 1000-3000 | GB/T 3621 |
| 超厚板 | 20.0-100 | 800-2000 | AMS 4919 |

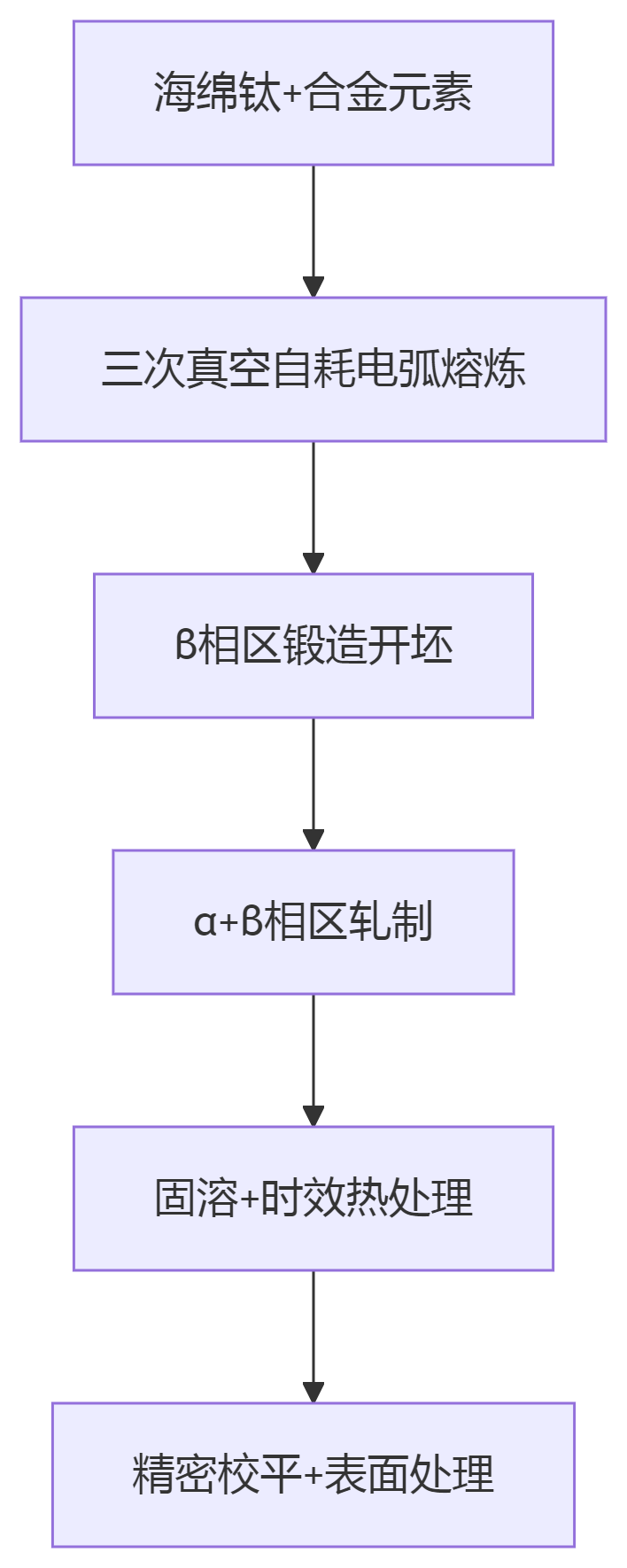

8. 制造工艺与流程
9. 执行标准
| 标准类型 | 编号 | 核心要求 |
| 中国国军标 | GJB 2744A | 高温持久强度≥450MPa/100h |
| 美国航空标准 | AMS 4919 | 断裂韧性≥60MPa√m |
| 国际标准化组织 | ISO 5832-11 | 生物相容性附加要求 |
10. 核心应用领域与突破案例
| 领域 | 部件类型 | 典型案例 | 性能提升 |
| 航空发动机 | 压气机叶片 | 涡扇-20高压段 | 耐温550℃↑150℃ |
| 航天器 | 火箭燃料储箱 | 长征5号钛合金箱体 | 减重20% |
| 舰船制造 | 耐压壳体 | 某型潜艇舱段 | 疲劳寿命＞10⁷次 |
11. 先进制造工艺进展
| 技术 | 创新点 | 效益 |
| 激光冲击强化（LSP） | 残余压应力＞500MPa | 疲劳寿命↑40% |
| 电子束熔丝增材（EBM） | 打印效率15kg/h | 材料利用率↑70% |
| 等温超塑成形 | 应变速率敏感系数m＞0.8 | 复杂件合格率↑50% |
12. 国内外产业化对比
| 维度 | 国内（2023） | 国际先进水平 | 差距 |
| 最大单板尺寸 | 3m×8m×100mm（宝钛） | 4m×12m×150mm（VSMPO） | 尺寸小30% |
| 成品率 | 75-80% | 90-95%（ATI） | 熔炼杂质控制不足 |
| 表面质量 | Ra 0.8μm（常规） | Ra 0.2μm（精密抛光） | 加工精度低一级 |
13. 技术挑战与前沿攻关
| 挑战 | 攻关方向 | 2023年进展 |
| 高温氧化 | 纳米Y₂O₃涂层 | 氧化速率↓50% |
| 组织均匀性 | 电磁搅拌熔炼 | β斑尺寸＜20μm |
| 复合制造 | 钛/碳纤维叠层 | 比刚度↑25% |
14. 趋势展望
| 方向 | 技术路径 | 预期目标（2030） |
| 轻量化 | 蜂窝夹层结构 | 面密度≤15kg/m² |
| 智能化 | 嵌入式光纤传感 | 实时应变监测精度±5με |
| 太空应用 | 月壤原位冶炼 | 地外制造成本＜$500/kg |
TA15钛板以550℃级高温性能与多环境适应性，成为航空航天核心材料。未来需突破超精密加工与智能化复合制造技术，同步布局太空原位制造战略领域。短期内可深耕航空发动机国产化替代，长期构建全流程自主技术体系，抢占全球高端钛材产业。
