定义：热交换器用铌棒是以商业级纯铌（UNS R04210，对应国标Nb2）或铌锆合金（UNS R04261，Nb-1Zr）为原料，经真空电子束熔炼、锻造/挤压开坯、轧制及真空退火等工序制成的棒状加工材。该产品是制造化工耐腐蚀换热器（管壳式换热器、蛇形管加热器、盘管换热器、硝酸冷凝器）换热管、管板和管程部件的关键基础材料。
在化工换热设备制造链中，铌棒经管材加工工序制成铌换热管，装配于管壳式换热器的壳程中，或加工为蛇形管、盘管形式直接布置于反应槽内进行间接换热。铌换热器在化工、石油、冶金、电力等行业中有广泛应用，特别是在需要处理高温强腐蚀介质的工况中，铌材换热器是替代钽材、降低设备全生命周期成本的关键方案- 。
核心定位：铌棒→铌换热管/管板→化工耐蚀换热器/冷凝器，是硝酸、硫酸、盐酸等强腐蚀介质换热工况中钽材的经济替代方案。随着钽资源日益紧缺，采用铌材代替钽材在某些防腐化工设备中的应用已成为一种必然趋势。
| 牌号 | UNS编号 | 在换热器中的定位 |
|---|---|---|
| Nb2（Type 2） | R04210 | 商业级纯铌，换热器换热管和管板的主力牌号，性价比最优 |
| Nb1（Type 1） | R04200 | 反应堆级纯铌，纯度更高，用于对杂质敏感的特殊换热工况 |
| Nb-1Zr（Type 4） | R04261 | 含1%锆的铌合金，抗氧化性和强度明显提升，适用于高温高载荷换热部件 |
ASTM B392-26涵盖四个等级的锻造铌和铌合金棒材，其中R04210（Type 2）是化工耐蚀换热器用铌棒的最常用牌号。换热器用铌棒以Nb2（R04210）为主力牌号，兼顾耐蚀性能和成本经济性。

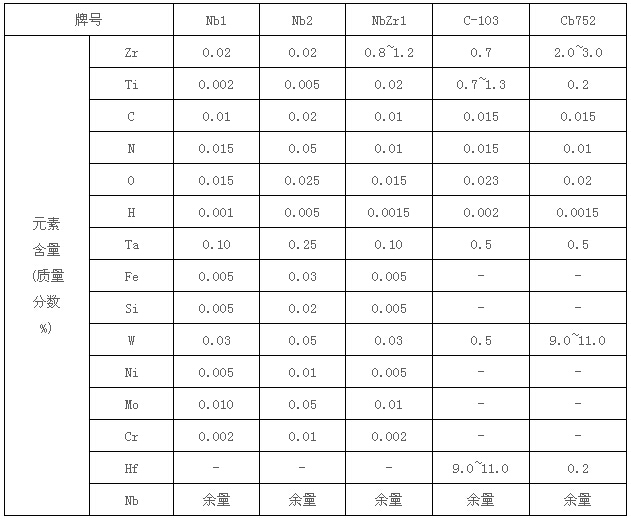

| 元素 | 上限（%） | 换热器应用意义 |
|---|---|---|
| C | 0.01 | 过量碳形成碳化物，降低耐蚀均匀性和焊接性 |
| N | 0.01 | 间隙元素，影响塑性及焊接接头性能 |
| O | 0.025 | 核心控制项，过量氧直接导致脆化和钝化膜缺陷 |
| H | 0.0015 | 氢致脆化风险，换热器湿态工况下尤其敏感 |
| Ta | 0.30 | 换热器场景对钽的容忍度高于核级，是Nb2成本优势的来源 |
| Fe | 0.005 | 杂质元素，影响钝化膜稳定性和焊接接头质量 |
换热器用铌棒对化学成分的要求与化工耐蚀级一致，但需特别关注氧含量和氢含量——氧含量直接影响换热管在强腐蚀介质中的钝化膜完整性，氢含量在换热器湿态工况下存在氢致脆化风险。铌与氢在250°C开始作用，360°C时快速吸氢，换热器在高温介质工况下需严格控制氢含量。
铌的耐蚀性来自表面Nb₂O₅钝化膜的自发生成和稳定维持。以下为换热器选型中可直接引用的腐蚀速率数据：
| 介质 | 浓度/条件 | 腐蚀速率 | 数据来源 |
|---|---|---|---|
| HNO₃ | ≤70%，≤100°C | 几乎为零 | |
| H₂SO₄ | ≤70%，≤80°C | ＜0.003 mm/a | |
| H₂SO₄ | 98%，100°C | 0.017 mm/a | |
| H₂SO₄ | 10%，20°C | 0.002 mm/a | |
| HCl | 15%，RT-60°C | 几乎为零 | |
| HCl | 15%，100°C | 0.025 mm/a | |
| HCl | 30%，35°C | 0.025 mm/a | |
| HCl | 30%，60°C | 0.05 mm/a | |
| HCl | 30%，100°C | 0.125 mm/a | |
| HCl | 37%，60°C | 0.25 mm/a | |
| HNO₃ | 30%+200 ppm F⁻ | 80°C | 0.125 mm/a |
| HCl+FeCl₃ | 10%+0.1% FeCl₃，沸腾 | 0.025 mm/a |
以上铌在水溶液介质中的腐蚀数据综合自ATI Wah Chang技术数据表及专利文献。铌在浓度≤70%、温度≤100°C的HNO₃中腐蚀率几乎为零；在浓度≤70%、温度≤80°C的H₂SO₄中年腐蚀率＜0.003 mm；在浓度为98%、温度为100°C的H₂SO₄中年腐蚀率为0.017 mm。
这是铌在换热器中替代钽材的最关键差异化优势。硝酸中微量的氢氟酸会急剧加速钽材的腐蚀，而微量的氢氟酸对硝酸溶液中的铌材腐蚀速率影响不是十分敏感。因此，在某些腐蚀环境中可以用铌材代替钽材。
铌是活性金属中唯一对含氟化物污染溶液具有一定耐受性的材料，这一特性在化工换热器应用中具有独特价值。
氢氟酸及含F⁻介质：铌的钝化膜可被氢氟酸攻击，HF与Nb反应生成NbF₅，使保护膜部分溶解。这是铌换热器应用的绝对禁区。
高温高浓硫酸：在H₂SO₄浓度超过70%且温度较高的条件下，铌的腐蚀速率显著增加。铌在盐酸和硫酸中的耐蚀性整体低于钽。
强碱环境：在高pH条件下，铌的钝化膜稳定性下降。
| 性能指标 | 典型值 | 换热器设计意义 |
|---|---|---|
| 密度 | 8.57 g/cm³ | 仅为钽（16.6 g/cm³）的一半，同等体积用材更少 |
| 熔点 | 约2468°C | 高温工艺环境稳定性 |
| 热导率（20°C） | 约53.7 W/(m·K) | 换热器设计的核心参数，优于钽 |
| 线膨胀系数（20°C） | 7.3×10⁻⁶/K | 与钢制壳体匹配性评估基础 |
铌管具有良好的热导率，远优于低热导率材料（如塑料管），这是铌换热器实现高效换热的关键性能基础。在耐蚀材料中采用相同厚度铌材代替钽材，其设备材料成本可节约60%以上。
| 性能指标 | 标准值 |
|---|---|
| 极限抗拉强度 | ≥125 MPa |
| 屈服强度（2%偏移） | ≥73 MPa |
| 延伸率 | ≥25% |
铌的强度不高但塑性极好，延伸率≥25%，这是它能进行换热管弯曲成形和蛇形/盘管制造的结构基础。
| 标准编号 | 标准名称 | 换热器采购关注点 |
|---|---|---|
| ASTM B392 | 铌和铌合金棒、杆和线标准规范 | 国际通用，R04210即对应Type 2商业级，现行版本为B392-26 |
| GB/T 14842-2007 | 铌及铌合金棒材 | 国内标准，对应Nb1、Nb2牌号 |
| GB/T 8183 | 铌无缝管 | 国内铌管标准，用于换热管制造 |
| ASME BPVC Section VIII | 压力容器建造规则 | 铌制换热器许用应力设计依据 |
铌换热器的许用应力设计可参照ASME规范，铌在室温下的许用应力约为58 N/mm²，100~300°C范围内许用应力约为51~55 N/mm²。化工设备制造中，建议采购时以“ASTM B392 R04210”双重标识下单，同时在技术协议中明确腐蚀试验要求（如按ASTM G31进行浸泡腐蚀试验）以及焊接工艺评定要求。
1. 真空电子束熔炼（EBM）
以铌条为原料，在高真空条件下进行多次电子束熔炼，将O、N、H等间隙元素降至ppm级。间隙元素的控制精度直接决定钝化膜的完整性和换热管的耐蚀寿命。
2. 高温挤压/锻造开坯
将铌锭在900~1100°C下挤压或锻造开坯，破碎铸态晶粒。挤压比控制在7以上，为后续管材加工提供均匀细小的晶粒组织。
3. 管材加工
铌棒经钻孔、挤压、轧制或拉拔等工序加工为铌换热管。换热管通常为薄壁无缝管，管径根据换热器设计确定。铌管具有良好的塑性和加工性，可制成蛇形管、盘管等多种形态。
4. 真空退火
成品在不低于10⁻³ Pa真空条件下进行再结晶退火。铌在空气中从230°C开始氧化，300°C以上的所有热过程必须在真空或惰性气氛中进行。
5. 成品清洗与检验
表面应无裂纹、折叠、气孔、夹杂物和残留氧化物，确保焊接和装配质量。
焊接质量直接决定铌制换热器的耐蚀寿命和安全可靠性。
铌换热管与管板的焊接：铌换热管与管板的焊接是换热器制造中最关键的工序。研究表明，采用带焊接槽和贴胀的接头结构可以改变接头的导热边界条件，有利于铌换热管与管板的焊接；采用氩气和氦气的混合气体作保护气可以提高电弧挺度、电弧热效率和焊缝熔深。
铌-钢异种金属焊接：铌与钢中的铁、碳、氮、硫等元素在高温下极易形成金属间化合物，导致焊接接头强度急剧下降，甚至焊接过程中开裂。真空扩散焊和真空电子束焊接因真空室尺寸限制难以应用于大型换热器。实际工业中可采用电弧熔焊-钎焊方法，在大气环境中实现铌/钢异种金属的可靠连接，工序步骤简单、接头强度高、不受工件尺寸限制。
焊接保护要求：铌具有很好的化学活性，铌与氢在250°C开始作用，360°C时快速吸氢，400°C时快速吸氧，550°C时快速吸氮。因此，在铌的焊接过程中应严格采用氩气对焊缝及焊接热影响区进行保护。ULVAC等专业制造商的铌换热器焊接全部在高度气氛管理的不活性气体置换腔室内焊接或电子束焊接中进行，焊接后硬度控制在母材+40 HV以内，O、N增加量控制在100 ppm以内。
铌在化工领域最成熟的应用之一是硝酸装置中的塔顶冷凝器和热回收段。铌硝酸冷凝器虽一次性投资较高，但使用寿命长，年投资成本经济，且可避免频繁事故导致的维护、检漏和停工，大幅提高运行安全性和可靠性。
在硫酸浓度和温度处于铌的耐蚀窗口内时，铌制换热器可长期稳定运行。实际工程案例中，采用单根铌管以蛇形布置于反应槽内的间接蒸汽加热装置，将硫酸溶液从室温加热至60°C。蛇形布置使铌管与强酸溶液的接触面积相比直管增加5倍以上，显著提高换热效率，溶液加热速率相比塑料管提高80%，装置可连续稳定运行超过3000小时，铌管在强酸环境中未出现任何腐蚀。
在钢铁酸洗工艺中，换热器需要在高于盐酸沸点的温度下运行。研究表明，含60%钽的铌钽合金换热管在370°F（188°C）、20% HCl条件下腐蚀速率仅为0.4 mpy，适用于高浓度盐酸酸洗溶液的加热换热器。
铌制管壳式换热器已在国内实现成功应用，包括铌制冷却器采用薄壁无缝管作为换热管，管板采用镀锌爆炸复合板，结构设计合理，耐蚀性好且热导率高。铌合金换热器已应用于中国首套硝酸浓缩系统，产品广泛应用于石油化工、精细化工、醋酸、甲酸、PTA、制药、氯碱、环保等行业。
铌材还应用于制药工业中的强腐蚀性换热器。在需要高耐腐蚀性的制药工艺中，铌换热器因其优异的化学惰性和低污染特性，成为关键设备材料选择。
当前，石化行业工况更加严苛，火电灵活性改造持续推进，新能源储能规模快速扩容，多重场景共同拉动高性能换热设备需求逐年攀升。铌换热器在超临界水氧化、高温浓酸催化反应等极端化工场景中的需求将持续增长。
通过添加钨、钼等元素对Nb₂O₅钝化膜进行稳定化改性，可进一步提升铌在氢致脆化和高浓酸环境中的耐受能力。新型铌基合金具有优于纯铌的耐水溶液腐蚀性能和抗氢脆性能，在换热器制造中具有明确的替代进口材料的潜力。
随着数据中心高功率运行常态化，液冷换热系统对耐蚀材料的需求快速增长。铌换热器在冷却液腐蚀防护方面具有潜在应用价值，特别是在采用特殊冷却介质的工况中。
在电解水制氢和化工氢能耦合工艺中，铌对液态金属和熔盐的耐蚀性使其在高温电解和熔盐换热器领域具有独特优势。铌在液态金属（尤其是锂和钠钾合金）以及900~1010°C高温环境下具有突出耐蚀性。
换热器用铌棒的选型必须以具体介质参数为出发点，需明确：介质种类、浓度、温度、是否含氟离子或高pH、是否存在流动冲刷、换热管壁温与介质温度的差异。换热器的管壁温度通常高于介质温度，选材时需以管壁实际工况温度为基准进行评估。
一般化工耐蚀换热器：Nb2（R04210），真空退火态
需兼顾强度/抗氧化的换热部件：Nb-1Zr（R04261）
对杂质极敏感的反应体系：Nb1（R04200）
化学成分检测报告，重点核查 O、N、H、Ta 四项
力学性能报告（退火态抗拉强度≥125 MPa，延伸率≥25%）
表面质量记录（无裂纹、折叠、气孔、夹杂物、残留氧化物）
如涉及焊接结构件，要求供应商提供焊接工艺评定报告（PQR）
对于介质条件处于铌耐蚀边界附近的工况，建议在采购前索取供应商的腐蚀数据包，或委托第三方按ASTM G31标准在模拟工况介质中进行浸泡腐蚀试验，以实测腐蚀速率作为选材依据。对于盐酸酸洗换热器，需在模拟管壁温度下进行腐蚀试验。
是否具备真空电子束熔炼能力（决定间隙元素控制水平）
是否具备铌制换热器的焊接制造经验（特别是铌管与管板焊接、铌-钢连接）
是否具备压力容器设计制造资质（如A1/A2级压力容器制造许可证）
能否提供化工行业换热器实际应用案例参考
包装运输：真空密封，避免运输过程中的表面污染和氧化
Q1：铌换热器最适合在什么工况下替代钽换热器？
A：铌换热器最适合替代钽换热器的工况是含微量氢氟酸（HF）的硝酸溶液环境。硝酸中微量的氢氟酸会急剧加速钽材的腐蚀，而微量的氢氟酸对硝酸溶液中的铌材腐蚀速率影响不是十分敏感。此外，在硝酸冷凝器和硫酸换热工况中，铌换热器也具有突出的性价比优势——在耐蚀材料中采用相同厚度铌材代替钽材，设备材料成本可节约60%以上。
Q2：铌换热管在硝酸中的耐蚀性如何？
A：铌在浓度≤70%、温度≤100°C的HNO₃中腐蚀率几乎为零。即使在硝酸中含有200 ppm F⁻的条件下（80°C），腐蚀速率也仅为0.125 mm/a。这使得铌在硝酸冷凝器和硝酸浓缩装置的换热器中具有突出的应用价值。铌硝酸冷凝器虽一次性投资较高，但使用寿命长，年投资成本经济，且可避免频繁事故导致的维护和停工。
Q3：铌换热器在硫酸工况中可以使用吗？
A：可以，但需在铌的耐蚀窗口内。铌在浓度≤70%、温度≤80°C的H₂SO₄中年腐蚀率＜0.003 mm；在98% H₂SO₄、100°C条件下年腐蚀率仅为0.017 mm。实际工程案例中，采用蛇形铌管布置于反应槽内的间接蒸汽加热装置，将硫酸溶液从室温加热至60°C，铌管在强酸环境中未出现任何腐蚀，装置可连续稳定运行超过3000小时。
Q4：铌换热器在什么介质中不能使用？
A：氢氟酸及任何含F⁻的介质是铌换热器的绝对禁区。HF与Nb反应生成NbF₅，使保护性钝化膜部分溶解，导致快速腐蚀。此外，高温高浓硫酸（超出铌的耐蚀窗口）和强碱环境也不推荐使用铌材。然而，值得注意的是，硝酸中微量的HF对钽材的腐蚀会急剧加速，但对铌材的腐蚀速率影响不是十分敏感，这是铌在特定换热工况下替代钽的重要技术优势。
Q5：铌换热管与管板的焊接有哪些特殊要求？
A：铌换热管与管板的焊接是铌制换热器制造中最关键的工序。研究表明，采用带焊接槽和贴胀的接头结构可以改变接头的导热边界条件，有利于铌换热管与管板的焊接；采用氩气和氦气的混合气体作保护气可以提高电弧挺度、电弧热效率和焊缝熔深。焊接过程中必须严格采用氩气对焊缝及焊接热影响区进行保护，300°C以上的所有热过程均需真空或惰性气体环境。
Q6：铌换热器如何与钢制壳体连接？
A：铌与钢中的铁、碳、氮、硫等元素在高温下极易形成金属间化合物，导致接头强度急剧下降。实际工业中可采用电弧熔焊-钎焊方法，在大气环境中实现铌/钢异种金属的可靠连接，工序步骤简单、接头强度高、不受工件尺寸限制。在管壳式换热器设计中，壳程、换热介质进出口等不接触工艺流体的部件可采用不锈钢等材料，而工艺流体接触的换热管、管程进出口等部件采用铌材，以抵抗工艺流体的腐蚀。
Q7：Nb2和Nb1在换热器应用中有什么区别？
A：Nb1（R04200）为反应堆级，对Ta（≤0.10%）和O（≤0.015%）的控制更严格；Nb2（R04210）为商业级，Ta≤0.30%、O≤0.025%，成本更低。对于绝大多数化工换热器场景，Nb2的耐蚀性能已完全满足要求。仅在反应体系对微量杂质极其敏感（如高纯化学品生产的换热器）时，才需要考虑Nb1。
Q8：铌换热器的换热效率如何？
A：铌管具有良好的热导率（约53.7 W/(m·K)），远优于低热导率材料。实际工程案例中，采用蛇形铌管布置于反应槽内的间接蒸汽加热装置，蛇形布置使铌管与强酸溶液的接触面积相比直管增加5倍以上，溶液加热速率相比塑料管提高80%。双盘管铌管换热器的换热面积为单蛇形管的2倍，可满足大规模生产的加热需求，温度波动控制在±2°C以内。
Q9：采购热交换器用铌棒时，需要哪些质量证明文件？
A：核心文件包括：①化学成分全谱分析报告（重点为O、N、H、Ta的实测值）；②力学性能报告（退火态抗拉强度≥125 MPa，屈服强度≥73 MPa，延伸率≥25%）；③表面质量记录（无裂纹、折叠、气孔、夹杂物）；④如涉及焊接结构件，要求提供焊接工艺评定报告（PQR） ；⑤对于压力容器用铌换热管，要求提供压力容器用材料质量证明书。建议要求供应商提供逐批次的成分实测数据。
Q10：如何验证铌换热器用铌棒是否适合我的换热工况？
A：建议采取四步验证：①核查材质证明——确认O、N、H、Ta实测值在标准范围内；②索取同类工况的应用案例——要求供应商提供在相同或相近介质条件下的换热器使用记录；③委托浸泡试验——对于边界工况，按ASTM G31标准在模拟介质中进行浸泡腐蚀试验，以实测腐蚀速率作为选材依据；④焊接工艺验证——如涉及换热管与管板焊接，要求供应商提供焊接工艺评定报告（PQR），确认焊接接头的力学性能和耐蚀性达标。
 |
|
|
 |
 |
