化工-核电-冶金多场景下锆材焊接接头的服役失效风险识别与工艺差异化适配：从醋酸反应器到深海耐压壳体的工况导向型焊接策略

引言

在极端苛刻服役环境中，材料微小缺陷常引发设备突发性失效。锆合金因卓越抗腐蚀性能，成为强腐蚀工况下核心设备关键部位首选用材。但焊接接头作为结构不连续区域，是锆合金构件性能最薄弱环节，亦是失效高发部位。质量不达标将致结构承载能力显著降低，引发早期失效;严重时可致设备报废，造成重大经济损失与安全隐患。故锆合金焊接须全流程精细化管控，杜绝疏漏。

1、锆材焊接工艺概述

1.1锆材特性

金属锆的物理冶金特性及综合性能与常规工业金属存在本质差异，具有独特应用优势。其具备同素异构转变特性，当温度升至相变温度点时，晶体结构发生固态相变，完成晶格类型转变。锆的低密度与低线膨胀系数使其在交变温度工况下尺寸稳定性优异，热变形倾向小;弹性模量适配性良好，兼具优异塑性与结构刚性，成型加工性能优良。化学性能方面，锆具有卓越钝化能力与耐蚀特性，氧化环境中表面可自发形成致密、连续且与基体结合牢固的氧化钝化膜，有效抵御强酸、强碱及含氯介质侵蚀，耐全面腐蚀性能优异，对点蚀、缝隙腐蚀等局部腐蚀形式抵抗力强，高温水蒸气工况下性能稳定，腐蚀损耗低，抗应力腐蚀开裂能力突出。

1.2焊接方法分类

选择锆材的焊接方法，主要是结合它化学活性高、对杂质敏感的特性来确定。其中，气体保护焊应用最广泛，尤其是钨极惰性气体保护焊，因其电弧稳定、热量集中、保护效果好，在实际焊接中使用最为普遍。这种方法采用非熔化钨极，用惰性气体做保护，能精准控制热输入。另外一种常用的是熔化极惰性气体保护焊，用连续送进的焊丝当电极，焊接效率高，适合较厚板材的焊接。对于特殊结构和精密部件，会用到等离子弧焊和电子束焊，它们能量密度高、热影响区窄;电阻焊、激光焊等先进方法，也会在特定场景中使用，以实现高质量、高效率的焊接连接。

1.3焊接材料选择

焊接材料的选择直接影响锆焊接头的成分、组织与性能。焊丝是最常用的填充材料，其选择的首要原则是化学成分与母材相匹配，通常采用与母材同牌号或成分相近的专用焊丝，以确保焊缝金属的耐腐蚀性能与母材相当。焊丝的规格需根据接头形式、坡口尺寸和焊接位置合理选择。除了实心焊丝，药芯焊丝在特定条件下也有应用。保护气体的选择至关重要，高纯氩气(纯度≥99.999%)是最常用的保护气体，有时会添加少量氦气以改变电弧特性、增加熔深。

2、工业设备中锆材焊接工艺流程

2.1焊前准备工作

焊前准备是锆材焊接成功的基础，核心就是打造洁净、干燥、可控的焊接环境，把待焊区域处理到位。首先要划定焊接区域，这个区域必须保持高度清洁，不能有灰尘、油污、水分等任何可能污染焊缝的杂质。对待焊工件的坡口及两侧足够宽度的表面，要彻底清理干净，通常先用机械方法去除氧化皮，再用专用化学溶剂脱脂清洗，最后用白布擦到没有任何残留。焊丝也得经过严格清洁，接头装配要保证组对间隙均匀，错边量控制在规定范围内，用和母材成分匹配的定位块点固。焊接工装夹具要设计合理，尽量不干扰气体保护流;还要检查焊接设备、送气系统是否正常，确保保护气体的纯度和流量符合工艺要求，为正式焊接做好所有准备。

2.2焊接操作要点

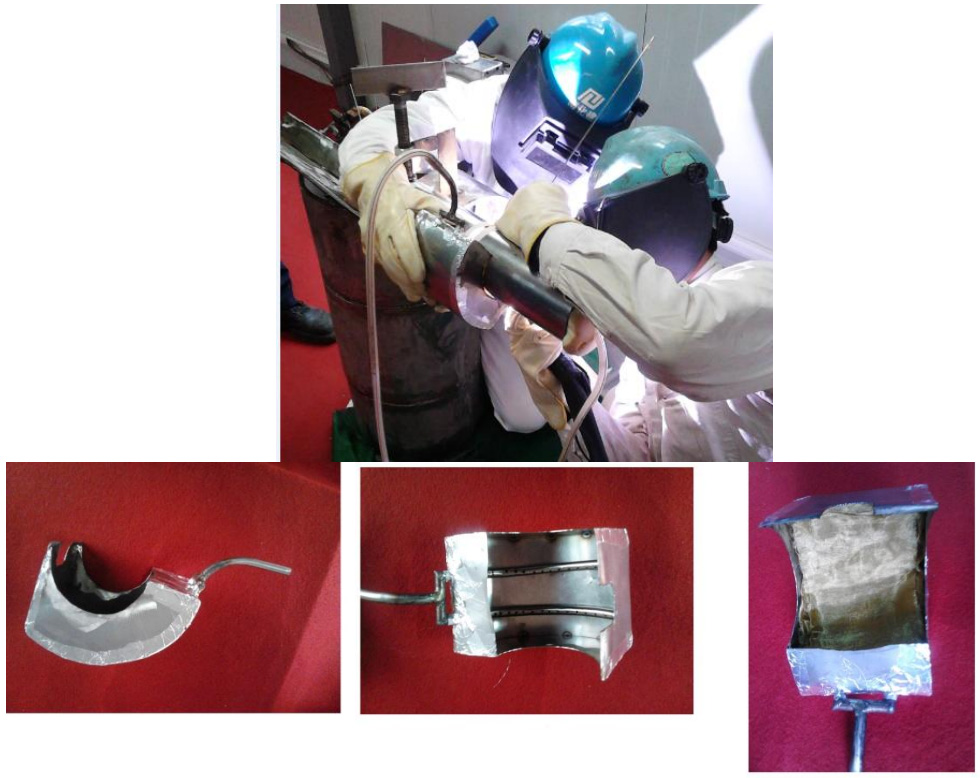

焊接操作必须严格按照工艺规程来，精准控制各项参数，才能保证焊缝质量。操作时，焊枪要保持合适角度，移动速度要稳定，确保电弧在焊接区域均匀平稳移动。惰性气体保护要充分且连续，正面保护气罩要盖住熔池和附近的高温区域，背面保护装置也要同步正常工作，防止空气从焊缝根部进入。通常使用拖罩进行保护，拖罩内铺设铜网使氩气均匀喷散，氩气流量为25-30L/min。如下图:

热输入控制很关键，要根据母材厚度、接头形式，选合适的焊接电流、电压和焊接速度，避免热输入过高导致晶粒粗大，或过低造成未熔合等缺陷。多层多道焊时，要仔细清理层间焊道表面，控制好层间温度;焊丝填充要均匀稳定，注意观察熔池形态和焊缝成形。整个操作过程，要求焊工技术熟练，熟悉锆材焊接特性，才能应对可能出现的工艺波动。

2.3焊接质量控制

焊接质量控制要贯穿整个焊接流程，通过系统的检查和测试，确保焊接接头符合规定要求。质量控制首先要审核焊工的资格，确认焊接工艺评定文件是否有效。焊接过程中，要实时监控并记录焊接参数，比如电流、电压、焊接速度、气体流量等;定期检验保护气体的纯度，同时检查层间清理是否到位、层间温度是否符合要求。焊后，先对焊缝进行外观检查，看其焊缝颜色，对照如下表。

表1 焊缝颜色与合格标准对照表

看其成形是否均匀连续，有没有表面裂纹、咬边、未焊满等缺陷。内部质量则靠射线检测、超声检测等无损检测技术，排查焊缝内部是否有气孔、夹渣、未熔合等问题;重要构件还可能需要做渗透检测，查找表面开口缺陷。所有检验结果都要详细记录，形成可追溯的质量文件，确保每一步都有依据。

2.4焊接后处理措施

焊接后处理是整个焊接工艺的收尾工作，核心目的是优化接头性能、消除残余应力，做好最终清洁。焊后处理主要包括焊后热处理和焊缝区域的最终清理，至于是否需要做、怎么做焊后热处理，要根据具体的材料牌号、构件设计要求和焊接工艺评定结果来定。有些情况下，为了提升接头韧性、消除焊接残余应力，会要求做去应力退火，这时候必须严格控制热处理温度、保温时间和冷却速度，还要保证热处理环境干净，防止构件氧化。热处理后，要仔细清理焊缝和热影响区，去除热处理时可能产生的氧化色和污染物，通常用酸洗或机械抛光的方法，恢复锆材本身的银白色金属光泽和洁净表面。最后，对所有焊缝做最终检验和标识，把相关质量文件整理归档好。

3、锆材焊接工艺在工业设备中的应用案例

3.1化工设备应用

锆材焊接工艺在化工设备制造中作用非常关键，核心就是利用锆材出色的耐腐蚀性能，应对化工生产中苛刻的化学介质环境。实际应用中，主要用来制造各类反应器、塔器、热交换器、容器和管道系统。在醋酸、硝酸、尿素、氯碱等强酸或含氯离子的生产流程中，设备的关键内构件或整个壳体，常会采用锆材或锆复合板制造。比如高压法醋酸生产用的反应器和精馏塔，与腐蚀性介质接触的内壁就用锆材，通过严格的焊接工艺，保证设备长期运行的密封性和安全性。锆制管壳式热交换器能有效抵抗冷却介质或工艺流体的侵蚀，保障传热效率。

3.2电力设备应用

在电力工业中，尤其是核能发电领域，锆材焊接工艺的作用是不可替代的，有着特殊且重要的价值。实际应用中，它主要集中在核燃料组件的结构部件焊接上，比如燃料棒端塞焊接、格架焊接，还有相关组件里锆合金部件的连接工作。核级锆合金用来做燃料元件的包壳材料，它的焊接质量好不好，直接关系到核燃料的密封是否完整、反应堆运行是否安全，以及放射性物质能否被有效包容。焊接工艺必须做到，让接头在高温高压水或蒸汽环境中，腐蚀速率降到最低，同时具备良好的抗蠕变性能和尺寸稳定性。核电站的部分辅助系统，像一些需要耐腐蚀的阀门、泵体或管道，也会用到锆材焊接件。

3.3冶金设备应用

在冶金工业的特定环节，锆材焊接工艺主要用于制造能耐受极端腐蚀环境的设备部件。湿法冶金中，尤其是涉及硫酸、盐酸等强酸浸出、萃取或电解的工序，设备腐蚀问题特别突出。实际应用中，锆材常用来制造浸出槽、电解槽、阳极篮、搅拌器轴与桨叶、泵阀过流部件，以及相关的管道系统。在锌湿法冶炼中，锆材制备的硫酸介质换热器与管路，可显著延长设备使用寿命，减少意外停机和检修次数。锆制设备在稀有金属湿法提炼中广泛应用，其焊接接头需兼具耐蚀性与结构稳定性，确保长期可靠服役。

3.4其他行业应用

高端制药装备对用材洁净性、耐蚀稳定性及结构可靠性要求严苛，焊接质量管控是制造核心环节。焊缝若存在表面不连续、未焊透、夹杂等缺陷，易致制药介质滞留、微生物滋生及局部腐蚀失效，直接影响药品质量合规与用药安全，为领域核心风险点。海洋工程工况更苛刻，深海装备长期处于高静水压力与强氯离子腐蚀耦合环境，常规金属易快速腐蚀失效;锆及锆合金耐海水全浸腐蚀、高比强度且韧性良好，是深海耐压壳体优选用材。光学玻璃熔炼需超高温环境，工装用材须具高温尺寸稳定性与化学惰性，不与熔融玻璃反应;锆及锆合金高温力学性能优异、化学特性稳定，可充分适配此类极端工况。

4、结束语

总之，要将锆及锆合金的优异性能充分转化为设备的实际服役效能，核心在于对焊接工艺的深入掌握与规范化应用。在工程实践中，只有严格遵循标准化的焊接作业规程，杜绝不规范操作，对焊接全流程的关键细节执行全周期质量管控，才能稳定保障焊接接头的综合性能，确保焊接质量持续达标。

参考文献

[1]詹泽丞,杨梦颖,陈炜,等.锆材管道焊接工艺在三聚甲醛装置中的应用[J].石油化工建设,2021,43(04):75-79.

[2]杨正海.关于锆材换热器焊接的研究[J].中国科技投资,2021,(12):121-122.

[3]武建朝.锆材管道焊接质量控制要点[J].焊接技术,2020,49(04):100-104.

[4]杨华平,徐仰凤,单振扬,等.锆管手工钨极氩弧焊焊接工艺的研究[J].安装,2020,(03):48-49+53.

[5]张天广,王家斌,李刚.工业锆合金焊接方法研究现状[J].中外企业家,2020,(02):154.

[6]杨美昆.锆复合板转化釜焊接技术[J].化工设备与管道,2019,56(06):34-38.

[7]刘立岩.小口径锆管的焊接及保护[J].机电信息,2019,(18):90-92.

（注，原文标题：工业设备中锆材焊接工艺的应用_张辉）
