前言
位于中国西安的铂力特增材技术股份有限公司 （BLT） 推出了一种Ti₂AlNb 粉末，这是一种专为增材制造设计的新材料。这种粉末旨在满足航空航天和汽车应用的高要求，在这些应用中，高温性能、轻质性能和结构完整性至关重要。
Ti₂AlNb铝合金粉末
Ti₂AlNb 粉末因其高强度重量比、优异的高温性能以及卓越的抗氧化和耐腐蚀性而备受赞誉。其轻质特性和良好的抗蠕变性使其成为航空航天和汽车行业应用的理想选择，有望提高性能和效率。

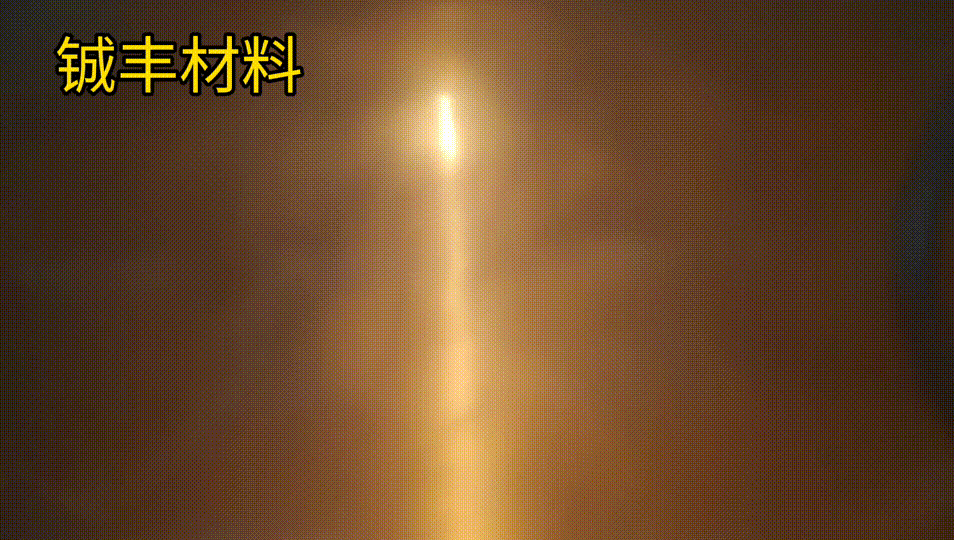

惰性气体气雾化过程实拍
由于钛铑铝零件的室温塑性和热变形性差，生产 Ti₂AlNb 零件的传统方法面临挑战。然而，BLT强调，增材制造技术的快速发展为克服这些挑战提供了一条新的途径。BLT 采用先进的惰性气体雾化技术来生产这种粉末，再加上优化的粉末加工技术，可显著减少卫星粉末的出现。这确保了高质量 Ti₂AlNb 粉末的稳定批量生产Ti₂AlNb 粉末的标称化学成分为 Ti-22Al-25Nb，产品规格为 15-53μm。BLT的Ti₂AlNb 合金在室温和高温下均表现出优异的性能，包括低密度和高温抗氧化性。它可以在 800°C至 900°C 的温度范围内长期使用。热处理后，由 BLT的Ti₂AlNb 粉末生产的零件具有令人印象深刻的机械性能，在 900°C 的高温下具有 250-270 MPa 的拉伸强度、140-160 MPa 的屈服强度和 38.8%-42.8% 的伸长率。

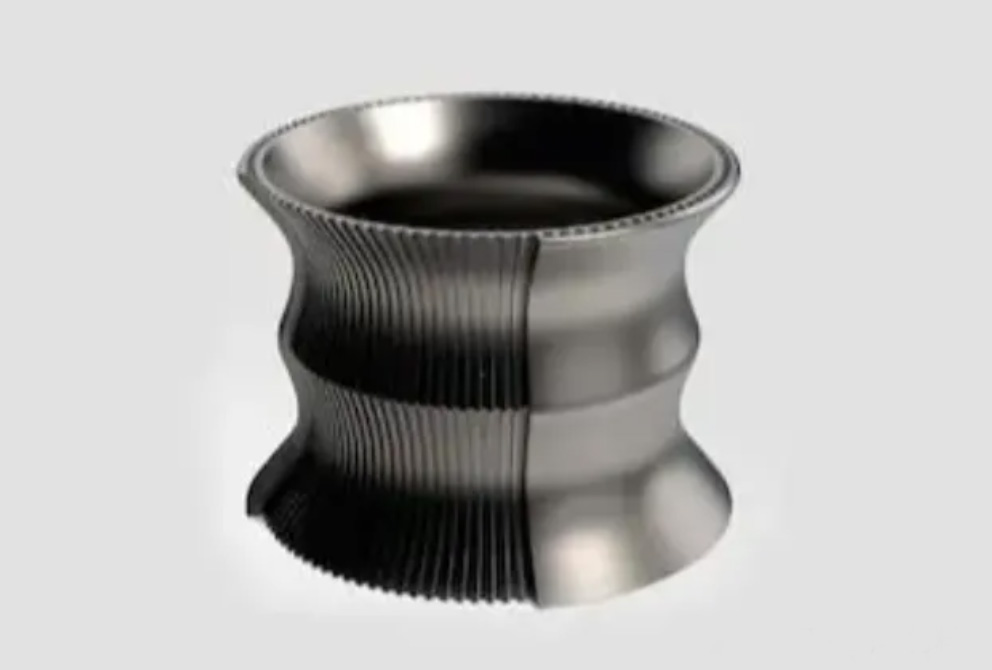

为了证明这种材料的性能，BLT 使用 Ti₂AlNb 材料制作了流道样品。该样品代表了主动冷却液体发动机的典型结构，在零件的内壁和外壁中设计了数十个矩形流道。该结构紧凑，最薄的壁厚仅为 1 毫米，展示了 Ti₂AlNb 材料的选择性激光熔化 （SLM） 成型能力近年来，Ti₂AlNb 材料的发展引起了全球的广泛关注。尽管如此，关于使用增材制造技术成功生产 Ti₂AlNb 零件的报道很少，相关研究仍处于早期阶段。BLT在大规模生产高质量 Ti₂AlNb 粉末方面取得的成就，不仅将推进对 Ti₂AlNb 增材制造工艺、微观结构和性能的研究，还将促进 Ti₂AlNb 零件的大规模工程应用。

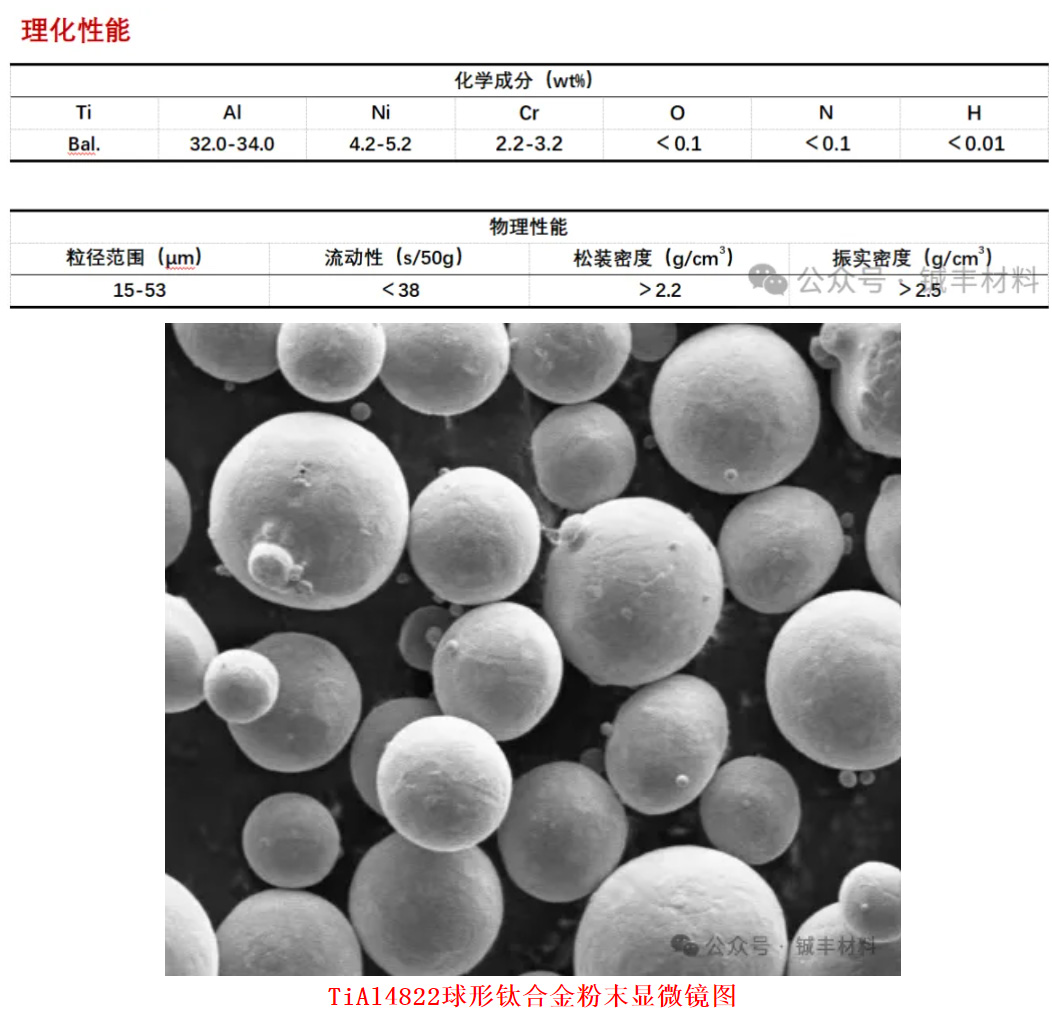

TiAl4822球形钛合金粉末
钛铝合金（TiAl4822）具有密度低，模量高，具有良好的高温强度、抗蠕变性、抗氧化性、阻燃及较低的热膨胀率和导热系数等优异的性能，在汽车发动机增压涡轮、航空航天发动机和火箭推进系统领域有着广阔的应用前景，是极具吸引力的新一代轻质、高强、高温结构材料。
无相关信息
